Плъзгащ съединител карданен вал за дискова косачка 1340
  • Плъзгащ съединител карданен вал за дискова косачка 1340Плъзгащ съединител карданен вал за дискова косачка 1340
  • Плъзгащ съединител карданен вал за дискова косачка 1340Плъзгащ съединител карданен вал за дискова косачка 1340

Плъзгащ съединител карданен вал за дискова косачка 1340

Резервен силоотводен вал на плъзгащ се съединител на едро за дискови косачки 1340 / Hesston 1340 и 1345. 55N модулът с двоен CV замества 80-градусова CV връзка от страната на трактора и 50-градусова CV връзка от страната на диска. Тракторната връзка обикновено е 1.375-21; връзката на инструмента е 1,50" кръгла скоба; конструкцията използва 1-3/8" 6-шлицови краища. Двуплочният фрикционен съединител е настроен на въртящ момент на приплъзване от 2800 N·m и се включва отново след претоварване. Номерата на части 14656849, 82-14656849 и 83-14656849 са изброени за пълен монтаж, половината на инвентара и половината на трактора. Съвместимостта включва Hesston 1340/1345, изберете CaseIH 8312, Massey Ferguson PTD 12 и New Idea 5512. MOQ, персонализиране и време за доставка се цитират за поръчка след потвърждаване на номера на частта и размера на връзката.

Подмяна на OEM на едро · Задвижваща линия на дискова косачка

Карданен вал на едро с плъзгащ се съединител за дискова косачка 1340 — Спецификации, MOQ, персонализиране и време за доставка за Hesston 1340/1345 и съвместими дискови косачки

Това е резервен карданен вал с плъзгащ съединител за дискова косачка 1340 и групата Hesston 1340/1345. Страницата е изградена около трите проверки, които решават дали валът пасва: ъгъл на CV шарнира от всяка страна, трактора и приложете размерите на връзката и въртящия момент на приплъзване, който предпазва дисковата скоростна кутия. Номера на части за комплекта монтаж, половината на приспособлението и половината на трактора са изброени по-долу, за да можете да съпоставите съществуващата единица преди искане на оферта.

Оферта на едроПо поръчка
MOQЦитира се по поръчка
ПерсонализиранеНа базата на рисунка
Време за изпълнениеЦитира се по поръчка

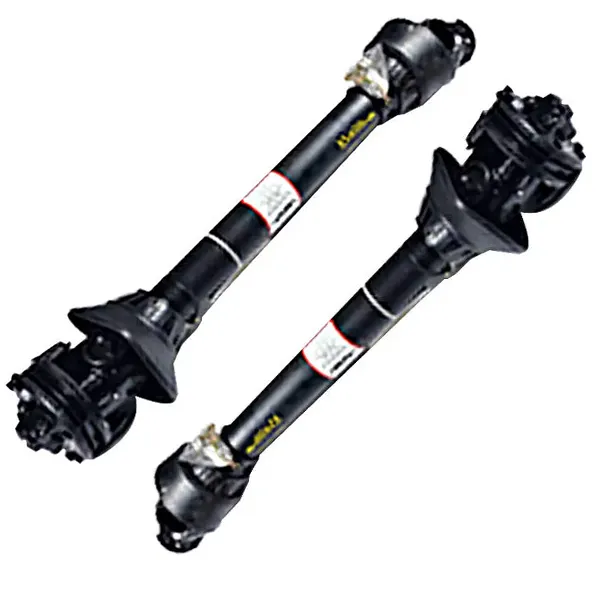

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Пълен 55N двоен CV комплект с приплъзващ съединител — от страната на трактора 80 градуса CV, от страната на диска 50 градуса CV.
Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Подробности за съединителя и вигела — фрикционен съединител с двойна плоча и 1-3/8 инча 6-шлицов край.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Референтен ъгъл на CV шарнира — 80 градуса от страната на трактора и 50 градуса от страната на диска.

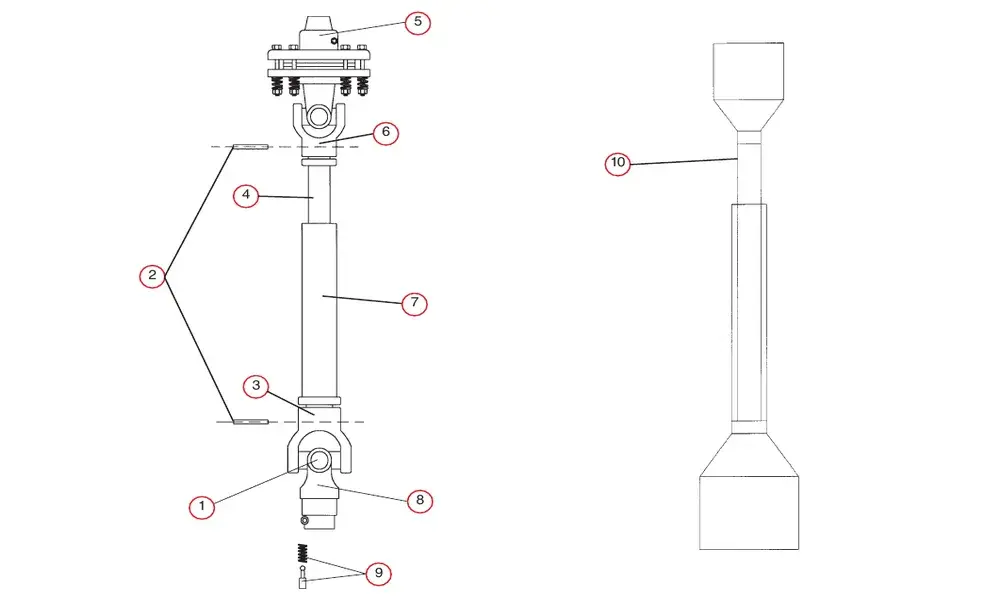

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Разглобен изглед на части — напречен кит, тръбни скоби, плъзгащ се съединител и предпазен щит.
  • Хестън1340 / 1345
  • CaseIHизберете 8312
  • Massey FergusonPTD 12
  • Нова идея 5512
  • 55Nдвойно CV
  • 2800 N·mмомент на приплъзване

Задвижваща линия и съединител

Справка за оригинално оборудване
55N
CV ъгъл от страната на трактора
80 градуса
CV ъгъл от страната на диска
50 градуса
Входящ вал
Обикновено 1,50" кръг
Краища на трактор/инвентар
1-3/8" 6-сплайн
Връзка за трактор в 14656849
1.375-21
Приложете връзка
1,5" RD скоба
Тип плъзгащ съединител
Двупластово триене
Въртящ момент на приплъзване
2800 N·m
Прекъсване на захранването при претоварване
В рамките на 0,3 секунди
Самовъзстановяване след приплъзване
В рамките на 30 секунди

Строителство и защита

Материал на вала
40Cr легирана стомана
Повърхностна обработка
Dacromet против ръжда
Устойчивост на солен спрей
Надхвърля 1000 часа
Подреждане на уплътнението
Скелетно маслено уплътнение с три устни + магнитен пръстен за отстраняване на стружките
Защита от прах
Напълно затворено покритие против прах
Справка за замърсяване
ISO 4406 18/16 след 500 часа в пясък, прах и роса
Референтна скорост на острието
1800–2200 об/мин
Амортизиране
Хидравлично амортизиране + предварително натоварване на пружината
Индикация за износване
Пръстен за визуален индикатор за износване
Справка за разход на гориво
12% намаление на доставяния материал

Таблица с номера на части — Цялостно сглобяване и половинки

55N двоен CV комплект и номера на части на полуоска
Номер на част Трактор внедрите Описание
14656849 1.375-21 1,5" RD скоба 55N 80x50 Double CV
82-14656849 няма 1,5" RD скоба 55N 50 градуса CV половина (инвентар)
83-14656849 1.375-21 няма 55N 80 градуса CV половина (трактор)

Пълният комплект е номерът на частта за поръчка, когато двете половини се сменят. Ако само тракторът наполовина или половината на приспособлението е износена, номерът на полувала е този, който съответства. Двете половини са посочени отделно, защото CV ъгълът се различава между страната на трактора и страната на дисковата машина. За други приложения на дисковата косачка вижтеКарданен вал за дискови машиникатегория.

Продуктови части — Референтни номера за сервизна подмяна

Сервизни части по референтен номер и колона с номер на част
Реф. не Име на част 147129 147134 147248
1 Комплект кръст 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Хомут за край на женската тръба 151050 151070 151070
4 Вътрешна гума 151090 151092 151092
5 Плъзгащ се съединител — — —
6 Мъжка игла за край на тръбата 151045 151065 151065
7 Външна тръба 151091 151093 151093
8 Краен хомут на трактора 151035 151055 151055
9 Пин за бързо изключване 170110 170110 170110
10 Предпазен щит 124310 124315 124315
10 Предпазен щит еврокардан 124311 124316 124316

Таблицата с части е за сервизна подмяна на отделни компоненти. При поръчка на пълен вал за подмяна, използвайте номера на частта за монтаж в предишната таблица. Колкото по-широкОбхват на силоотводния вализброява други селскостопански задвижвания категории.

Поведение на съединителя — Какво защитава настройката от 2800 N·m

При нормално косене

Състояние на съединителя
ангажирани
Предаден въртящ момент
До 2800 N·m
Референтна скорост на острието
1800–2200 об/мин
Амортизиране
Хидравлика + предварително натоварване на пружината

Триещият съединител с двойна плоча остава включен, докато дисковата косачка реже нормално. Хидравличното затихване и Устройството за предварително натоварване на пружината е предназначено да поддържа скоростта на острието стабилна, когато съпротивлението варира на склонове и мокро земята.

Когато косачката се удари в камък или корен

Състояние на съединителя
Подхлъзвания
Прекъсване на захранването
В рамките на 0,3 секунди
Нулиране
Самонулиране в рамките на 30 секунди
Проверка на износването
Пръстен за визуален индикатор за износване

Плъзгащият съединител е частта, която поема удара вместо дисковата скоростна кутия. Самонастройващата се пружина системата възстановява трансмисията, след като препятствието изчезне, а пръстенът на индикатора за износване дава визуална справка когато дисковете на съединителя се нуждаят от внимание.

Въртящият момент на приплъзване от 2800 N·m е цифрата, посочена в доставения материал на продукта. Потвърдете настройката срещу модел дискова косачка и ВОМ на трактора преди поръчка. За подходящата задвижваща линия на приспособлението вижтеКарданен вал за дискове New Hollandстраница като кръстосана препратка за конфигурации от страната на диска.

Преди да поискате оферта

  1. Потвърдете модела на косачката и съществуващия номер на част

    Дискова косачка 1340, Hesston 1340/1345, избрани CaseIH 8312, Massey Ferguson PTD 12 и New Idea 5512 са референциите за съвместимост в доставения материал. Номерът на съществуващата част на вала е най-бързият начин да потвърдите замяната.

  2. Потвърдете шлица на ВОМ на трактора

    Пълният комплект 14656849 е посочен с връзка за трактор 1.375-21. Ако тракторът използва различен щифт на ВОМ, потвърдете половинката на трактора отделно, като използвате 83-14656849 или еквивалент.

  3. Потвърдете връзката на приставката

    Страната на приспособлението е посочена като 1,5" RD скоба в пълния комплект и в половината на приспособлението 82-14656849. Ако входът на дисковата машина използва различна скоба или скоба, потвърдете половината на приспособлението, преди да поръчате.

  4. Потвърдете момента на приплъзване и състоянието на съединителя

    Съединителят е настроен на 2800 N·m в доставения материал. Ако съществуващият съединител е бил регулиран или косачката работи с различна скоростна кутия, потвърдете настройката на приплъзване спрямо ръководството за косачката, преди да бъде цитирана смяната.

MOQ, персонализирането и времето за доставка се цитират за поръчка, защото зависят от това дали поръчката е завършена монтаж или полувал и дали размерите на връзката съответстват на стандартните номера на части. Нищо на тази страница се ангажира с фиксирана MOQ или време за изпълнение, което не би издържало за различна конфигурация. За свързана задвижваща линия категория, вижтеКарданен вал за фуражни смесителидиапазон.

Изпратете модела на косачката и номера на съществуващата част

Изпратете модела на дисковата косачка, номера на съществуващата част на вала и шлица на силоотводния вал на трактора. Ще потвърдим дали пълният монтаж 14656849, половината на приспособлението 82-14656849 или половината на трактора 83-14656849 е правилният мач и издаване на оферта с MOQ и време за изпълнение за тази конфигурация.
