Защо устойчивостта на корозия е важна за селскостопанските хидравлични цилиндри?

В един типичен сезон на прибиране на реколтата един селскостопански хидравличен цилиндър може да завърти до 20 000 пъти, работейки под налягане над 200 бара. Прътът на цилиндъра се удължава и прибира непрекъснато през растителни остатъци, почвен прах и химически остатъци. Торовете съдържат амониеви соли, които са силно корозивни. Пестицидите често съдържат серни съединения, които атакуват метални повърхности. Влагата от сутрешната роса и водата за напояване създава перфектната среда за електрохимична корозия. Комбинацията от повтарящи се механични цикли и постоянно излагане на химикали прави селскостопанските цилиндри сред най-взискателните хидравлични приложения във всяка индустрия.

Индустриалните данни показват, че повреди, свързани с корозия, представляват приблизително 35% от всички смени на хидравлични цилиндри в селскостопанско оборудване. Икономическото въздействие се простира далеч отвъд разходите за подмяна на компоненти. Повреден цилиндър по време на пиковия сезон на жътва може да извади комбайн от работа за 8-12 часа, което представлява загуба на приходи от $1500-$3000 на час престой. Тази статия предоставя систематичен технически анализ защо устойчивостта на корозия е критична за селското стопанствохидравлични цилиндри. Той изследва корозионните механизми, тяхното въздействие върху производителността на цилиндрите, стратегиите за избор на материали, технологиите за защитно покритие и връзката между устойчивостта на корозия и общата цена на притежание. Анализът се основава на данни за повреди на място, лабораторни тестове за корозия и индустриални стандарти за селскостопански хидравлични компоненти.

Съдържание

• 1. Механизми на корозия и фактори на околната среда
• 2. Въздействие на корозията върху производителността и безопасността на хидравличния цилиндър
• 3. Избор на материал за устойчивост на корозия
• 4. Технологии за защита на повърхността и системи за покритие
• 5. Устойчивост на корозия и обща цена на притежание
• 6. Често задавани въпроси (FAQ)
• 7. Заключение

1. Механизми на корозия и фактори на околната среда

Селскостопанските хидравлични цилиндри са изложени на уникална агресивна комбинация от фактори на околната среда. За разлика от индустриалните хидравлични приложения, където условията на околната среда са относително контролирани, селскостопанското оборудване работи на открити полета, където излагането на влага, химикали и абразивни материали е непрекъснато. Следният анализ идентифицира основните механизми на корозия и специфичните фактори на околната среда, които ги ускоряват.

Корозионен механизъм 1: Равномерна корозия (общо ръждясване).Това е най-честата форма на корозия върху повърхностите на цилиндрите, възникваща, когато голата стомана е изложена на влага и кислород. Скоростта на реакцията се ускорява от наличието на електролити, като солите, открити в торовете. Продуктът на корозия (ръжда) е порест и не образува защитна бариера, което позволява на процеса на корозия да продължи неконтролирано. При тест, проведен от нашата фабрика, стандартен цилиндър от въглеродна стомана, изложен на 5% разтвор на амониев сулфат при 25°C, показа измерима повърхностна питинг в рамките на 72 часа.

Корозионен механизъм 2: Точкова корозия.Питингът е локализирана форма на корозия, която създава малки кухини или дупки върху металната повърхност. Той е особено опасен, защото може да проникне дълбоко в метала, докато околната повърхност остава до голяма степен непокътната. Питингът се инициира от локално разпадане на защитния оксиден слой върху стоманената повърхност, често причинено от хлоридни йони от торове или пестициди. Веднъж започнали, ямите могат да се разпространяват бързо под комбинираните ефекти на механичен стрес и корозивна атака. За хидравличен цилиндър на комбайн, работещ в условия на висок цикъл, единична яма може да действа като точка на концентрация на напрежението, което води до започване на пукнатини от умора и евентуално счупване на пръта.

Корозионен механизъм 3: Корозионно напукване при напрежение (SCC).SCC е комбинираният ефект от напрежението на опън и корозивната среда. Това е особено важно за прътите на хидравличните цилиндри, които са под непрекъснато напрежение на опън по време на работа. SCC може да разпространява пукнатини със скорости, значително по-бързи от чисто механичната умора, което води до внезапна и неочаквана повреда. Известно е, че хлоридните йони и средата с високо pH насърчават SCC в някои видове стомана.

Корозионен механизъм 4: Галванична корозия.Това се случва, когато два различни метала са в електрически контакт в присъствието на електролит. В хидравличен цилиндър може да възникне галванична корозия между пръта на цилиндъра (обикновено закалена стомана) и буталото или крайната капачка (често чугун или алуминий). Тежестта зависи от електрохимичната потенциална разлика между металите и проводимостта на електролита. В селскостопанска среда, където оборудването често е изложено на торове, натоварени със сол, галваничната корозия може да бъде важен фактор.

Полеви данни: Скорости на корозия в различни селскостопански среди.

В Raydafon Technology Group Co., Limited, ние анализирахме данни за повреда от корозия от над 500 върнати селскостопански бутилки за период от пет години. Данните показват, че най-често срещаните места на корозия са повърхността на буталния прът (особено в зоната, която остава открита, когато цилиндърът е прибран), резбите на ухото на пръта и жлебовете на уплътнението. Въз основа на този анализ ние разработихме спецификация за устойчивост на корозия, която се отнася за всяка от тези зони на повреда. Спецификацията включва избор на материал, повърхностна обработка и модификации на дизайна, които минимизират риска от увреждане от корозия.

2. Въздействие на корозията върху производителността и безопасността на хидравличния цилиндър

Корозията не е просто козметичен проблем; има директен, количествено измерим ефект върху производителността, надеждността и безопасността на селскостопанските хидравлични цилиндри. Следният анализ идентифицира основните механизми за влошаване на производителността и техните последствия за операциите по прибиране на реколтата.

Влошаване на производителността 1: Повреда на уплътнението и вътрешно изтичане.Корозията върху повърхността на пръта на цилиндъра създава микроскопични несъвършенства, които изтриват уплътненията на пръта по време на всеки цикъл на удължаване и прибиране. Тези частици от износване на уплътнението, заедно с продуктите на корозията, навлизат в хидравличната система и причиняват допълнителни щети на помпите и клапаните. Проучване, проведено от нашата фабрика, установи, че цилиндричен прът с повърхностна питинг над 0,05 mm дълбочина може да увеличи степента на износване на уплътнението с до 400% в сравнение с гладка повърхност без корозия. Полученият вътрешен теч намалява ефективността на цилиндъра, изисквайки по-високо хидравлично налягане за постигане на същата изходна сила. Това означава увеличен разход на гориво и намалена налична мощност за други хидравлични функции на комбайна.

Влошаване на производителността 2: Повишено триене и залепване.Продуктите от корозия, особено железен оксид (ръжда), са абразивни частици, които увеличават триенето между буталния прът и лагера на цилиндъра. Това повишено триене може да доведе до залепване или тракане на цилиндъра по време на работа, което води до рязко движение и намалена точност на управление. За оборудване за жътва, което изисква плавно, прецизно позициониране (като контрол на височината на хедера), това влошаване може значително да повлияе на качеството на реколтата и ефективността на жътвата. В тежки случаи повишеното триене може да преодолее наличната хидравлична сила, причинявайки неуспех на цилиндъра да се удължи или прибере.

Влошаване на производителността 3: Намалена статична якост.Корозията намалява напречното сечение, носещо натоварване, на пръта и тръбата на цилиндъра. За цилиндричен прът с диаметър 50 mm, равномерен корозионен слой от 0,5 mm представлява 2% намаление на площта на напречното сечение, което намалява капацитета на опън на пръта с приблизително 2%. Въпреки това, локализираният питинг създава фактори на концентрация на напрежение (Kt), които могат да намалят якостта на умора на пръчката с 50% или повече, в зависимост от дълбочината на питинга и геометрията. Това е механизмът, който води до внезапни счупвания на пръта в оборудването за прибиране на реколтата, често без значително предварително предупреждение.

Влошаване на безопасността: изтичане на масло под високо налягане.Когато корозията проникне през стената на тръбата на цилиндъра или повреди уплътнението на пръта, тя създава път за излизане на хидравличното масло под високо налягане. Тази маслена струя може да причини тежки наранявания на операторите, ако са на пътя на спрея. Освен това изтичането на масло в полето създава проблеми със замърсяване на околната среда и потенциални опасности от подхлъзване. Индустриалният стандарт за повреда на хидравличния цилиндър е, че режимът на повреда трябва да бъде "безопасен при повреда", което означава, че цилиндърът не трябва да създава условия, които биха могли да наранят операторите или да повредят съседно оборудване. Повреди, предизвикани от корозия, които се случват без предварително предупреждение, са явно нарушение на този принцип.

Икономическо въздействие: Престой и разходи за ремонт.

** Въз основа на комбайн, оценен на $500 000, работещ за 24 часа по време на пиковия сезон на жътва на пшеница.

3. Избор на материал за устойчивост на корозия

Изборът на материал за селскостопански хидравлични цилиндри трябва да балансира устойчивостта на корозия, механичната якост, устойчивостта на износване и цената. Няма единичен материал, който да оптимизира всички тези фактори, поради което процесът на избор включва компромиси, базирани на конкретното приложение и работна среда. Този раздел разглежда материалите, използвани в компонентите на хидравличния цилиндър на Harvester и техните характеристики за устойчивост на корозия.

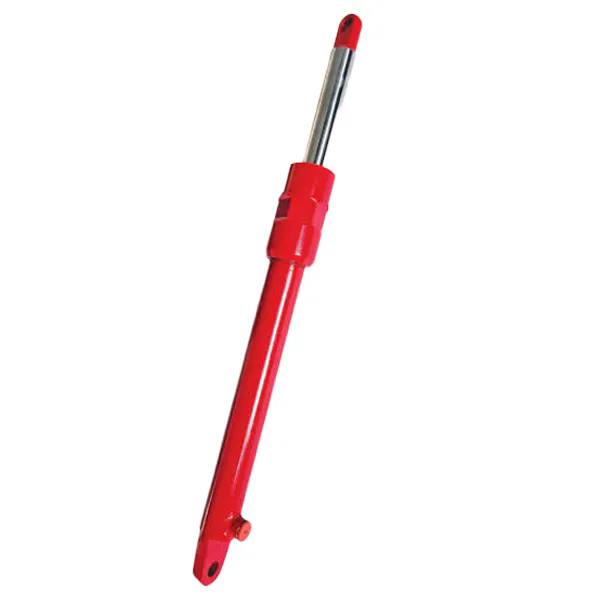

Материали на буталния прът:Буталният прът е най-критичният по отношение на корозията компонент на хидравличния цилиндър на комбайна, тъй като е директно изложен на външната среда. Най-разпространеният материал за селскостопански цилиндрични пръти е индукционно закалена и твърдо хромирана въглеродна стомана (обикновено AISI 1045 или еквивалент). Това осигурява добър баланс на здравина и защита от корозия при умерени разходи. Устойчивостта на корозия на тази система се осигурява основно от твърдото хромирано покритие, което има дебелина обикновено 20-40 μm. Въпреки това, хромирането има присъщи микропукнатини, които могат да позволят на корозионната атака да достигне подлежащата стомана, което води до питинг и евентуална повреда.

За по-взискателни приложения се предлагат алтернативни материали. Класовете неръждаема стомана като 316L осигуряват превъзходна устойчивост на корозия, но имат по-ниска якост и по-висока цена на материала от въглеродната стомана. За приложения, при които корозията е основен проблем, често препоръчваме пръти от неръждаема стомана с пасивна обработка след машинна обработка. Третият вариант е използването на пръти с никелово хромирано покритие, които осигуряват двуслойна защитна система с подобрена устойчивост на корозия в сравнение със стандартното хромирано покритие. Следващата таблица сравнява устойчивостта на корозия на обикновени прътови материали.

Материали на тръбата на цилиндъра:Цилиндричната тръба обикновено се произвежда от студено изтеглена безшевна стоманена тръба (ST52.4 или еквивалент) с шлифована вътрешна повърхност. Тръбата е защитена от външна корозия чрез боя или прахово покритие. Вътрешната корозия обикновено е по-малко проблем, тъй като тръбата е постоянно намокрена с хидравлично масло, което осигурява известна степен на защита. Въпреки това, ако маслото се замърси с вода (кондензат от температурни колебания), може да възникне вътрешна корозия.

Материали на буталото и крайната капачка:Тези компоненти обикновено се произвеждат от сферографитен чугун (GJS 400-15) или кована стомана. Корозионната устойчивост на тези материали е по-малко критична от пръта, тъй като те не са пряко изложени на външната среда. Въпреки това, корозията в жлебовете на уплътнението може да компрометира целостта на уплътнението, което води до изтичане.

Сравнение на устойчивостта на корозия на материалите на цилиндрите.

Нашата фабрика в Raydafon поддържа спецификации на материалите, които определят минималната приемлива устойчивост на корозия за всеки компонент. За стандартни селскостопански приложения препоръчваме използването на индукционно закалени стоманени пръти 1045 с твърдо хромирано покритие и никелов слой. За приложения, при които цилиндърът ще бъде изложен на торове, пестициди или физиологичен разтвор, препоръчваме надграждане до пръти и тръби от неръждаема стомана 316L.

4. Технологии за защита на повърхността и системи за покритие

В допълнение към избора на материал, технологиите за повърхностна защита играят критична роля за устойчивостта на корозия на селскостопанските хидравлични цилиндри. Ефективността на системата за покритие зависи от няколко фактора: състава на покритието, подготовката на основата, процеса на нанасяне и дебелината на покритието. Този раздел прави преглед на технологиите за първично покритие, използвани в индустрията, и представя резултатите от ускорените тестове за корозия, проведени от нашата фабрика.

Твърдо хромирано покритие (галванически хром).Твърдото хромиране е индустриалният стандарт за прътите на хидравличните цилиндри. Хромираният слой осигурява отлична устойчивост на износване, ниско триене и умерена устойчивост на корозия. Дебелината на хромирания слой обикновено е 20-40 μm. Недостатък на твърдото хромиране е присъщата порьозност на хромовия депозит. Микропукнатините в хромирания слой могат да позволят на влагата да достигне до стоманената основа, което води до локализирана корозия в пукнатините. За да смекчат това, някои производители прилагат никелов долен слой преди хромирания слой, който осигурява бариера срещу корозия. Комбинацията от никел-хром покритие осигурява значително по-добра устойчивост на корозия, отколкото само хром.

Покритие с никел (без електронен никел).Безелектрическото никелиране е процес на химическо отлагане, който произвежда равномерно, твърдо и устойчиво на корозия покритие. Никеловото покритие е непоресто и осигурява отлична защита срещу корозия. Безелектрическият никел често се прилага към компоненти, които изискват висока устойчивост на корозия, но не са обект на силно износване. Дебелината на покритието обикновено е 10-25 μm. За хидравличния цилиндър на комбайна, понякога се използва безелектрически никел върху повърхността на пръта на агрегати от висок клас.

Покрития с термично напръскване (керамика, карбид, метал).Процесите на термично пръскане, като HVOF (High Velocity Oxy-Fuel), отлагат покрития чрез изтласкване на разтопени или полуразтопени частици върху субстрата. Покритията от волфрамов карбид осигуряват отлична устойчивост на износване и добра устойчивост на корозия, когато са правилно запечатани. Керамичните покрития (хромен оксид, алуминиев оксид) осигуряват изключителна устойчивост на корозия и твърдост, но могат да бъдат по-чупливи от металните покрития.

Системи за боядисване и прахово боядисване.За външните повърхности на тръбата на цилиндъра и крайните капачки, системите за боядисване и прахово покритие осигуряват основната защита от корозия. Покривната система обикновено се състои от грунд, междинен слой и горно покритие. Грундът осигурява адхезия и първоначална защита от корозия, междинният слой осигурява дебелина и бариерни свойства, а горното покритие осигурява UV устойчивост и естетичен вид. Общата дебелина на покритието за селскостопански цилиндри обикновено е 80-120 μm.

Таблицата по-долу обобщава резултатите от тестовете за устойчивост на корозия за различни покривни системи, базирани на тестове със солен спрей (ASTM B117) и циклични тестове за корозия (ISO 11997).

Въз основа на резултатите от тези тестове и данните за работата на полето, нашата фабрика разработи стандартна спецификация на покритието за хидравличния цилиндър на комбайна. За пръта препоръчваме никел-хромирана система с дебелина на никеловия долен слой 10-12 μm и хромиран горен слой 25-30 μm. За външните повърхности препоръчваме трислойна система за боядисване (богат на цинк грунд, междинен епоксиден слой и полиуретаново покритие) с обща дебелина 100-120 μm. Тази спецификация осигурява оптимален баланс между защита от корозия и цена и ние документирахме полеви експлоатационен живот над 5000 часа с тази система.

5. Устойчивост на корозия и обща цена на притежание

Решението да се инвестира в повишена устойчивост на корозия за селскостопански хидравлични цилиндри е фундаментално икономично. Докато материалите с по-високи спецификации и системите за покритие имат по-високи първоначални разходи, те могат да намалят общите разходи за притежание през жизнения цикъл на оборудването. Този раздел представя методология за оценка на икономическото въздействие на устойчивостта на корозия и предоставя количествен анализ, базиран на реални работни условия.

Модел на обща цена на притежание:TCO за хидравличен цилиндър включва първоначалните разходи за покупка, разходите за превантивна поддръжка, разходите за ремонтни части, разходите за труд за ремонти и икономическото въздействие на престоя. Устойчивостта на корозия засяга всеки от тези разходни елементи. Цилиндър със слаба устойчивост на корозия ще има по-високи разходи за поддръжка, по-чести ремонти, по-кратък експлоатационен живот и повече време на престой от цилиндър с подобрена защита от корозия. Анализът на TCO трябва също така да отчита косвените разходи, свързани с неизправности на полето, като щети на реколтата поради повреда на оборудването и инциденти, свързани с безопасността.

Икономически анализ на инвестициите в устойчивост на корозия:Проведохме TCO анализ за три конфигурации на хидравличния цилиндър на комбайна, използвани на комбайн с мощност 300 к.с., работещ в типична селскостопанска среда в Средния Запад на САЩ. Конфигурациите бяха: (а) стандартна защита от корозия (1045 прът + твърд хром; стандартна боя); б) повишена защита от корозия (1045 прът + никел-хром; прахово покритие); и (в) максимална защита от корозия (прът 316L + никел без електричество; първокласна система за боядисване).

Анализът е извършен за 10-годишен жизнен цикъл на оборудването, като се приемат 500 часа работа на година (2500 часа на сезон, като 5 сезона представляват типичен живот на зърнокомбайна преди смяната). Разходите за престой бяха оценени на $1500 на час въз основа на средните оперативни разходи за комбайн с мощност 300 к.с.

Анализът показва, че инвестирането в подобрена защита от корозия носи значителна икономическа възвръщаемост. Максималният защитен цилиндър, въпреки че има повече от два пъти първоначалната цена на стандартния цилиндър, намали TCO с $38 250 за 10-годишния период. Подобреният защитен цилиндър осигури намаление с $25 500 на TCO. Тези спестявания се постигат основно чрез по-малко смени и намалени разходи за престой. ПриRaydafon Technology Group Co., Limited, ние предоставяме на нашите клиенти TCO анализи за техните специфични приложения, за да им помогнем да вземат информирани решения за обществени поръчки.

6. Често задавани въпроси (FAQ)

Въпрос 1: Как мога да разбера дали корозията започва да засяга моя цилиндър, преди той да се повреди?

Отговор: Има няколко визуални и производителни индикатора за началото на корозията. На буталния прът потърсете следните признаци: наличие на ивици или петна с цвят на ръжда по повърхността на пръта, когато цилиндърът е прибран; видими вдлъбнатини, които ще се усещат груби на допир и може да се виждат като малки тъмни петна; и намалена гладкост на повърхността на пръта, което може да се усети чрез плъзгане на нокът през пръта. По отношение на производителността може да забележите повишено изтичане на уплътнение, което се проявява като изтичане на масло от уплътнението на пръта на цилиндъра, повишен шум при работа поради по-високо триене и намалена работна скорост. Ако някой от тези признаци е налице, цилиндърът трябва да се провери и, ако е необходимо, да се обслужи.

Въпрос 2: Какъв е типичният експлоатационен живот на устойчив на корозия земеделски хидравличен цилиндър?

Отговор: Срокът на експлоатация на добре проектиран и произведен земеделски хидравличен цилиндър с подходяща защита от корозия обикновено е 3000-5000 часа работа. За цилиндри с повишена защита от корозия (като никел-хромирани пръти и прахово покритие), експлоатационният живот може да бъде удължен до 7 000-10 000 часа. Тези цифри се базират на данни за ефективността на място, събрани от нашата фабрика, и зависят от специфичните условия на работа и практиките за поддръжка на потребителя. Редовната поддръжка е от съществено значение за максимизиране на експлоатационния живот.

Въпрос 3: Мога ли да монтирам допълнително стандартен цилиндър с компоненти, устойчиви на корозия?

Отговор: Да, възможно е да се преоборудва стандартен цилиндър с компоненти, устойчиви на корозия, но обхватът на преоборудването зависи от необходимата степен на защита. Най-критичният компонент за надграждане е буталния прът. Замяната на стандартния хромиран прът с прът от никел-хром или неръждаема стомана може значително да подобри устойчивостта на корозия. Освен това външната част може да бъде пребоядисана или прахово боядисана, за да се подобри защитата на тръбата. Пълното преоборудване обаче може да струва почти колкото нов цилиндър, така че икономическата обосновка трябва да се оценява за всеки отделен случай. Нашата фабрика предлага както пълна подмяна на цилиндри, така и опции за надграждане на компоненти.

Въпрос 4: Винаги ли селскостопанските бутилки от неръждаема стомана са по-добри от въглеродната стомана с покрития?

Отговор: Не е задължително. Цилиндрите от неръждаема стомана (316L или 17-4PH) предлагат отлична устойчивост на корозия и могат да бъдат рентабилни в тежки корозивни среди. Те обаче са значително по-скъпи от въглеродната стомана със защитни покрития и може да не са необходими за всички приложения. Освен това неръждаемата стомана има по-ниска якост на умора от въглеродната стомана при сравними нива на твърдост, което може да повлияе на експлоатационния живот на цилиндъра при приложения с висок цикъл. Нашата препоръка е да изберете материала и системата за покритие въз основа на специфичната работна среда и очаквания експлоатационен живот. Ние можем да направим оценка на риска от корозия, за да ръководим този избор.

Въпрос 5: Какви практики за поддръжка удължават живота на селскостопанските хидравлични цилиндри?

Отговор: Следните практики за поддръжка са ефективни за удължаване живота на селскостопански хидравлични цилиндри: след всеки работен ден избършете открития прът с чиста кърпа, за да отстраните корозивните остатъци; нанесете тънък слой от леко масло или инхибитор на корозия върху откритата повърхност на пръта; проверявайте повърхността на пръта ежемесечно за признаци на вдлъбнатини или набраздяване; редовно проверявайте външната страна на тръбата на цилиндъра за признаци на корозия; планирайте подмяната на уплътненията на пръта и чистачките въз основа на препоръките на производителя; и прилагане на програма за тестване на хидравлично масло за наблюдение на състоянието на маслото и откриване на замърсяване. Тези практики, съчетани с използването на висококачествени, устойчиви на корозия цилиндри, могат значително да удължат експлоатационния живот.

7. Заключение

Устойчивостта на корозия е основно изискване за селскостопанските хидравлични цилиндри, които работят в взискателните среди на съвременните земеделски операции. Комбинацията от механичен стрес, излагане на химикали и влага в околната среда създава условия, които могат бързо да разрушат незащитените цилиндри, което води до намалена производителност, увеличени разходи за поддръжка и неочакван престой по време на критични периоди на прибиране на реколтата. Както показа анализът в тази статия, икономическото въздействие на повреди, свързани с корозия, се простира далеч отвъд разходите за резервни части. Общите разходи за притежание на устойчиви на корозия цилиндри обикновено са по-ниски от тези на стандартните бутилки, когато се има предвид пълният жизнен цикъл.

Ключът към постигането на адекватна устойчивост на корозия се крие в комбинация от фактори: избор на материали, които са съвместими със специфичната работна среда, прилагане на подходящи защитни покрития и проектиране на цилиндъра, за да се сведат до минимум областите на уязвимост. Нашата фабрика в Raydafon Technology Group Co., Limited разработи всеобхватен подход към устойчивостта на корозия, който адресира всеки от тези фактори, което води до селскостопански хидравлични цилиндри, които осигуряват надежден експлоатационен живот в най-взискателните приложения. Ние продължаваме да проучваме и внедряваме нови технологии за защита от корозия, за да удължим допълнително експлоатационния живот на нашите продукти.

Свържете се с Raydafon Technology Group Co., Limitedза да обсъдим вашите специфични изисквания за устойчивост на корозия.
