Карданен вал за рулонни сламопреси Case IH

Карданен вал за балопреси за кръгли бали Case IH — обхваща RB444, RB454, RB455A, RB464, RB554 и RB564, плюс вариантите RB454 Silage и RB454 Rotor Cutter. CAT4 и CAT5 трансмисии с постоянна скорост с фрикционен съединител; входен шлиц 1.375-6 или 1.375-21 в зависимост от трактора; необходима мощност 40–100 к.с. (30–75 kW). Референтен въртящ момент на съединителя от 1000 N·m (CAT3/S4) до 1800 N·m (CAT4/S6). Изпратете вашия модел балираща преса и шлиц на силоотводния вал на трактора — ние потвърждаваме категорията на задвижващата линия, въртящия момент на съединителя и дължината на вала и връщаме фабрична оферта в рамките на 24 часа.

OEM замяна · Case IH RB Series

Карданен вал за рулонни сламопреси Case IH — CAT4 и CAT5 задвижващи линии с постоянна скорост, 1.375-6 / 1.375-21 шлиц

Карданният вал на балировачка за кръгли бали се поврежда по един от двата начина: универсалната шарнира не може да поеме ъгъла на завъртане при синорит, или съединителят не се плъзга при правилния въртящ момент и вместо това скоростната кутия поема удара. Тази страница изброява размерите на валовете, необходимата мощност и номерата на частите на съединителя за Case IH RB444, RB454, RB455A, RB464, RB554 и балопреси RB564, така че можете да съпоставите резервен вал с модела балопреса, който действително управлявате.

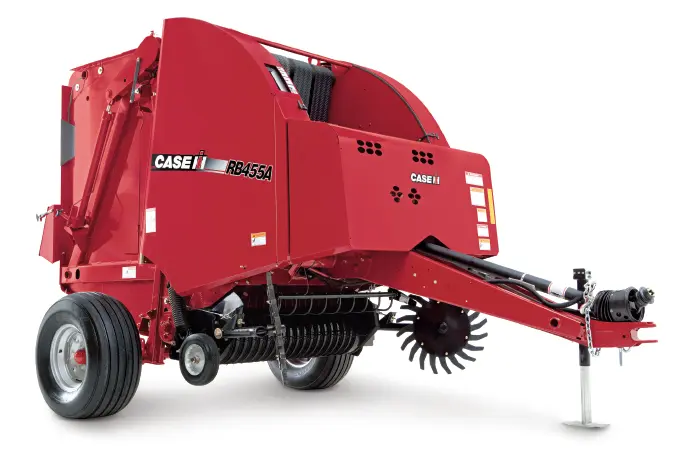

Покрити модели на сламопреси

6 базови модела RB444, RB454, RB455A, RB464, RB554, RB564 — плюс варианти RB454 Силаж и RB454 Роторни ножове.

Размери на задвижването

CAT4 / CAT5 Задвижваща линия с постоянна скорост с фрикционен съединител. Входен шлиц 1.375-6 или 1.375-21 в зависимост от трактора.

Изискване за мощност

40–100 к.с От 30 kW на RB444 до 75 kW на роторния нож RB454. Пълна разбивка в таблицата по-долу.

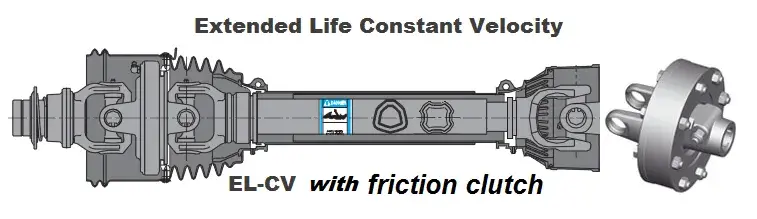

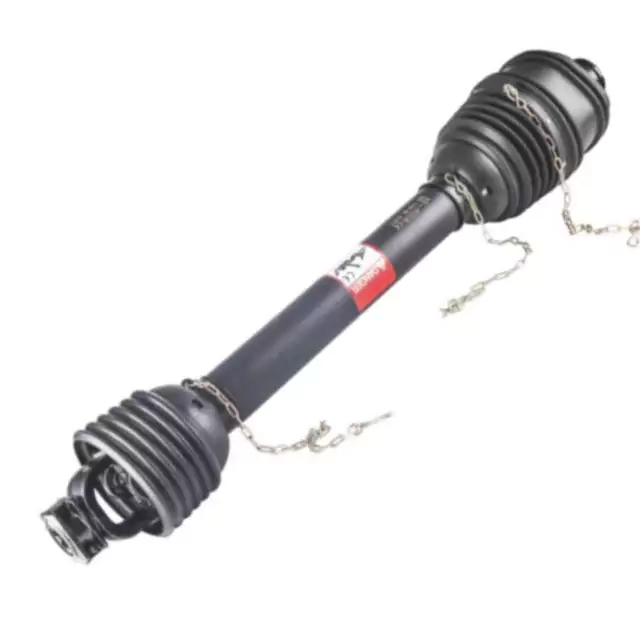

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Сглобка на силоотводния вал — шарнир с постоянна скорост, фрикционен съединител и входна вилка 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Край на съединителя и шлицов детайл — бързоразединяваща вилка и щитов лагер.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Опции за входящ хомут — 1.375-6 и 1.375-21 шлиц, съвпадащи с щифта на ВОМ на трактора.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Конфигурация на фрикционен съединител и срязващ болт — точката на приплъзване предпазва скоростната кутия на пресата.

Таблица на моделите — размер на силоотводния вал и необходима мощност от балопреса

Модели балопреси за кръгли бали Case IH — размер на вала и изискване за мощност на ВОМ
Модел балопреса Размер на карданния вал Необходим ВОМ, к.с. (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Силаж CAT4 65 (48)
Роторна фреза RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH изисква задвижвания с постоянна скорост CAT4 или CAT5 в зависимост от модела, с фрикционен съединител. Роторният нож RB454 е единственият вариант в тази гама, който изисква CAT5 с входна мощност 100 к.с. (75 kW) — ако вашият трактор е под тази цифра, потвърдете конструкцията на пресата, преди да поръчате.

Constant velocity PTO shaft part number reference for Case IH round balers
Референция на ВОМ с постоянна скорост — CAT3 до CAT5, 540 и 1000 rpm базови номера на части.

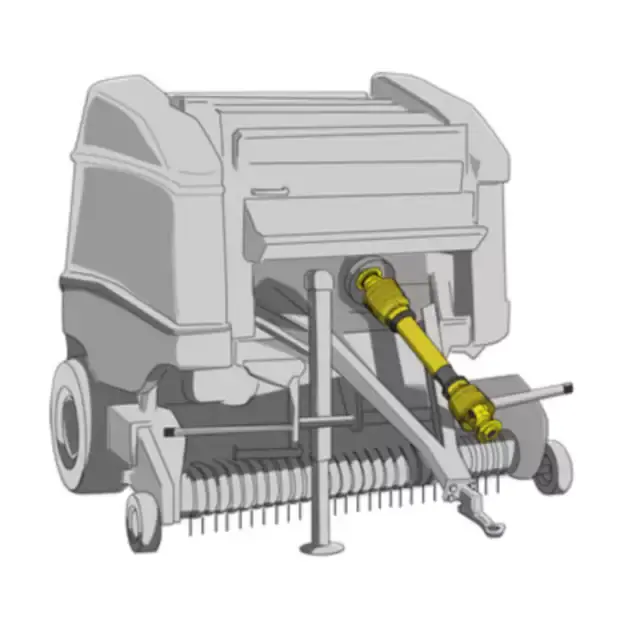

PTO shaft installed on a round baler in field operation
Инсталиране на място — ъгъл на вала и хлабина на щита на входа на пресата.

Номера на части за ВОМ и съединител с постоянна скорост

Силоотводен вал с постоянна скорост — основни номера на части по категория и шлиц на трактора
CV PTO Трактор Сплайн Номер на основна част
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
FT фрикционни съединители за 1.375-6 шлицов вход
Универсален размер Въртящ момент (N·m) Номер на част
CAT3 / S4 1000 6QE344901R
CAT3 / S4 1000 635E41203R
CAT4 / S6 1800 663H53403R
CAT5 / S8 1450 6LM453003R

Номерата на части по-горе са референтни точки за съвпадение на вала с комбинацията от преса и трактор. Ако вашият сламопресата използва друга половина на приспособлението или накрайникът на трактора е 1.750-20 шлиц, изпратете модела и ние ще потвърдете правилната комбинация. Колкото по-широкоКарданен вал за рулонни балопресигамата обхваща и други марки сламопреси.

Какво решава дали валът пасва и издържа

  1. Съпоставете категорията на задвижващата линия с модела на балопресата

    CAT4 и CAT5 не са взаимозаменяеми в този диапазон. RB444, RB454 и RB455A работят с CAT4; RB464, RB554 и RB564 изпълняват CAT5; роторният нож RB454 също изисква CAT5. Монтиране на вал CAT4 към балопреса, която призовава за CAT5 оставя съединението недооценено при ъгъла на синора, където са повечето преждевременни повреди започнете.

  2. Съпоставете входния сплайн с трактора, а не с пресата

    Страната на пресата се фиксира от приспособлението, но страната на трактора зависи от трактора, който използвате. 1.375-6 е обикновеният 540 оборота в минута; 1.375-21 е 1000 оборота в минута; 1.750-20 се появява при по-висока мощност трактори. Изпращането на модела на трактора и снимката на щифта на силоотводния вал е най-бързият начин да потвърдите коя вилка да монтирате. Ако също така актуализирате задвижването на приставката, вижтекарданен валкатегория за пълната гама.

  3. Поставете фрикционния съединител към пресата, а не към трактора

    Триещият съединител е там, за да се плъзне, преди скоростната кутия на пресата да поеме ударно натоварване. Твърде високо поставен съединител ще предаде удара направо в скоростната кутия; настроен твърде ниско, изплъзва се по време на нормално балиране. FT таблицата на съединителя по-горе дава референтния въртящ момент за универсален размер — 1000 N·m за CAT3/S4, 1800 N·m за CAT4/S6 и 1450 N·m за CAT5/S8.

  4. Проверете ъгъла на вала и хлабината на щита при синора

    Шарнирът с постоянна скорост толерира по-голям ъгъл на завиване от стандартния универсален шарнир, но щитът все още се нуждае от разрешение при пълно заключване. Ако валът е отдолу или щитът се допира до теглича при синор, ставата ще се повреди рано, независимо от рейтинга. Изображението по-горе показва целевия ъгъл при вход за балопреса. За балопреси от други производители,Карданен вал за балопреси Kroneстраница изброява еквивалентните референтни точки.

Изпратете своя модел балопреса и шлиц на силоотводния вал на трактора

Кажете ни модела на пресата (RB444 до RB564) и щифта на силоотводния вал на трактора (1.375-6, 1.375-21 или 1.750-20). Ние ще го направим потвърдете категорията на задвижването, въртящия момент на съединителя и дължината на вала и върнете директна фабрична оферта - обикновено в рамките на 24 часа. Предлагат се персонализирани дължини и конфигурации на щита. Ако вашето приспособление използва a нестандартна скоростна кутия, населскостопанска скоростна кутияобхватът също може да е от значение.
