Как условията на натоварване влияят върху дългосрочната надеждност на червячните редуктори?

В продължение на две десетилетия в индустрията за пренос на енергия, повтарящ се въпрос от инженери и ръководители на заводи е: как условията на натоварване влияят върху дългосрочната надеждност на червячните редукторни единици? Отговорът е основополагащ за дълголетието на системата и общата цена на притежание. В Raydafon Technology Group Co., Limited, нашият инженерен екип отдели значителни ресурси за разбирането на тази точна връзка чрез стриктно тестване в нашия фабричен и полеви анализ. Профилът на натоварване, с който се сблъсква скоростната кутия, не е просто спецификация в лист с данни; това е определящият разказ за неговия оперативен живот. Ачервячна скоростна кутияе ценен за своето компактно умножение на въртящия момент с високо съотношение, възможност за самозаключване и плавна работа.

Въпреки това, неговият уникален плъзгащ се контакт между червяка и колелото го прави особено чувствителен към това как се прилага натоварването във времето. Неразбирането или подценяването на условията на натоварване - било то удар, претоварване или неправилен монтаж - е основният виновник за преждевременното износване, загубата на ефективност и катастрофалната повреда. Това дълбоко потапяне изследва механиката зад предизвиканото от натоварване износване, очертава инженерната реакция на нашия продукт и осигурява рамка за максимизиране на експлоатационния живот на вашата скоростна кутия, като гарантира, че инвестицията в нашите компоненти осигурява десетилетия надеждна работа.

---

Съдържание

• Каква е връзката между напрежението при натоварване и механизмите на износване в червячна скоростна кутия?
• Как нашият дизайн на червячна скоростна кутия смекчава неблагоприятните ефекти от натоварването?
• Какви са ключовите параметри на натоварването, които инженерите трябва да изчислят за надеждност?
• Как правилната поддръжка и монтаж могат да противодействат на износването, свързано с натоварването?
• Резюме: Осигуряване на дългосрочна надеждност чрез информираност за натоварването
• Често задавани въпроси (FAQ)

---

Каква е връзката между напрежението при натоварване и механизмите на износване в червячна скоростна кутия?

Дългосрочната надеждност на всяка червячна скоростна кутия е пряка функция от циклите на напрежение, наложени на нейните вътрешни компоненти. За разлика от цилиндричните зъбни колела с предимно въртящ се контакт, червякът и колелото участват в значително плъзгащо действие. Това триене при плъзгане генерира топлина и е генезисът на повечето явления на износване. Условията на натоварване директно усилват тези ефекти. Нека анализираме основните механизми на износване, влошени от натоварването. Въпреки това, за да разберем напълно това, първо трябва да начертаем целия път на стреса от приложението до неуспеха.

Пътят на напрежението: от приложено натоварване до повреда на компонент

Когато външно изискване за въртящ момент е поставено на изходящия вал, то инициира сложна верига от механични реакции вътре вчервячна скоростна кутия. Това не е просто действие с лост. Пътят е от решаващо значение за диагностициране на грешки и проектиране на устойчивост.

• Стъпка 1: Преобразуване на въртящия момент и контактно налягане.Входящият въртящ момент върху червяка се преобразува в сила, нормална към зъбната страна на червячното колело. Тази сила, разделена на моментната контактна площ (тясна елипса по продължение на зъба), създаваХерцово контактно налягане. Това налягане може да достигне изключително високи нива, често надхвърлящи 100 000 PSI в компактни модули.
• Стъпка 2: Генериране на подповърхностно поле на напрежение.Това интензивно повърхностно налягане създава триаксиално поле на напрежение под повърхността. Максималното напрежение на срязване възниква не на повърхността, а малко под нея. Тази подповърхностна област е мястото, където се появяват пукнатини от умора при циклично натоварване.
• Стъпка 3: Фрикционно генериране на топлина.Едновременно с това плъзгащото се движение на червея срещу колелото преобразува част от предаваната мощност в топлина от триене. Скоростта на генериране на топлина е пропорционална на натоварването, скоростта на плъзгане и коефициента на триене.
• Стъпка 4: Напрежение на смазочния филм.Смазочният филм, разделящ металните повърхности, се подлага на екстремно налягане (EP). Вискозитетът на филма скочи за момент под този натиск, но неговата цялост е от първостепенно значение. Претоварването може да причини свиване на филма.
• Стъпка 5: Прехвърляне на напрежение към носеща конструкция.Силите в крайна сметка се прехвърлят към корпуса на скоростната кутия чрез лагерите и валовете. Огъването на корпуса под товар може да измести цялата мрежа, променяйки катастрофално пътя на напрежението.

Изчерпателна таблица на механизмите за износване и техните тригери за натоварване

Механизъм за износване	Задействане на първичното натоварване	Физически процес и симптоми	Дългосрочно въздействие върху надеждността
Абразивно износване	Продължително претоварване; Замърсена смазка под товар	Твърдите частици или неравности се изтласкват в мекия материал на колелото (бронз), микро-рязане и оран материал. Води до полиран, набразден външен вид, увеличен луфт и бронзови частици в маслото.	Постепенна загуба на точност на профила на зъбите. Намаленото съотношение на контакт води до по-голямо напрежение върху оставащия профил, ускорявайки следващите фази на износване. Основна причина за намаляване на ефективността с времето.
Износване на лепило (ожулване)	Остро шоково натоварване; Силно претоварване; Недостатъчно смазване под товар	EP смазочният филм е разкъсан, причинявайки локално заваряване на червяка и неравностите на колелото. Тези заварки веднага се срязват, разкъсвайки материала от по-мекото колело. Вижда се като грапави, разкъсани повърхности и силно обезцветяване.	Често катастрофален, бърз режим на отказ. Може да унищожи екипировката в рамките на минути или часове след претоварването. Представлява пълно разбиване на проектирания режим на мазане.
Повърхностна умора (питинг)	Високоциклични уморни натоварвания; Повтарящи се пикове на претоварване	Подповърхностните напрежения на срязване от цикличен контактен натиск предизвикват образуване на микропукнатини. Пукнатините се разпространяват към повърхността, освобождавайки малки ями. Изглежда като малки кратери, обикновено близо до линията на терена. Чува се като нарастващ шум с работа.	Прогресивните щети, които се влошават, тъй като ямите създават концентратори на напрежение за по-нататъшни ями. В крайна сметка води до макро-питинг и разцепване, където големи люспи от материала се отделят, причинявайки вибрации и потенциално задръстване.
Термомеханично износване	Продължително високо натоварване, което води до хронично прегряване	Прекомерната топлина от триене омекотява материала на червячното колело, намалявайки неговата граница на провлачване. След това натоварването предизвиква пластично изтичане на бронза, изкривявайки профила на зъба. Често придружен от карбонизация на маслото и повреда на уплътнението.	Фундаментална деградация на материала. Геометрията на зъбното колело е постоянно променена, което води до несъосност, неравномерно разпределяне на натоварването и бърза каскада в други режими на отказ. Възстановяването е невъзможно; необходима е подмяна.
Фретинг и фалшиво бринелиране (Лагери)	Статично претоварване; Вибрации при натоварване; Неправилни натоварвания при монтаж	Осцилаторното микро-движение между лагерните пръстени и търкалящите се елементи при тежко статично натоварване или вибрации създава остатъци от износване. Появява се като гравирани шарки или вдлъбнатини върху канали, дори без въртене.	Преждевременна повреда на лагера, която вторично позволява разместване на вала. След това това разместване предизвиква неравномерно натоварване с голямо напрежение върху мрежата на зъбното колело, създавайки сценарий на повреда в две точки.

Ролята на спектъра на натоварване и работния цикъл

Натоварванията в реалния свят рядко са постоянни. Разбирането на спектъра на натоварването - разпределението на различните нива на натоварване във времето - е от решаващо значение за прогнозиране на живота. Нашият фабричен анализ в Raydafon Technology Group Co., Limited използва Правилото на миньора за кумулативни щети от умора, за да оцени това.

• Непрекъснато натоварване при номинален товар:Базовата линия. Износването напредва предсказуемо въз основа на смазване и подравняване. Животът се определя от постепенното натрупване на повърхностна умора.
• Прекъснат режим с често стартиране и спиране:Стартовете с голяма инерция прилагат моментни пикови натоварвания няколко пъти по-високи от работния въртящ момент. Всяко стартиране е мини-шоково натоварване, ускоряващо износването и умората на лепилото. Нашите тестове показват, че това може да намали живота с 40-60% в сравнение с непрекъсната работа, ако не се вземе предвид при оразмеряването.
• Променливо натоварване (напр. конвейер с променящо се тегло на материала):Променливото натоварване създава различна амплитуда на напрежението. Това е по-вредно от постоянно средно натоварване със същата средна стойност поради ефекта на умора. Честотата и амплитудата на колебанията са ключови данни, които изискваме от клиентите.
• Задължение за обръщане:Натоварването, приложено в двете посоки на въртене, елиминира периода на "почивка" за контактната повърхност от едната страна на зъба, като ефективно удвоява циклите на напрежение. Той също така предизвиква системата за смазване да защитава еднакво двата фланга.

В нашата фабрика в Raydafon Technology Group Co., Limited, ние симулираме тези точни спектри. Ние подлагаме нашите прототипи на червячна скоростна кутия на програмирани цикли на умора, които възпроизвеждат години експлоатация за няколко седмици. Това ни позволява да идентифицираме точния праг на натоварване, при който механизмите на износване преминават от доброкачествени към разрушителни, и да проектираме нашите стандартни единици с безопасна работна граница доста под този праг.

Тези емпирични данни са крайъгълният камък на нашата гаранция за надеждност, трансформирайки абстрактното понятие „натоварване“ в количествено измерим проектен параметър за всяка червячна скоростна кутия, която произвеждаме. Целта е да гарантираме, че нашите модули не само оцеляват при номиналното натоварване, но и са присъщо здрави срещу непредвидимите истории на натоварване на промишлени приложения, където събитията на претоварване не са въпрос на „ако“, а „кога“.

---

Как нашият дизайн на червячна скоростна кутия смекчава неблагоприятните ефекти от натоварването?

В Raydafon Technology Group Co., Limited, нашата философия на проектиране е проактивна: ние проектираме нашите червячни редуктори не само за статично натоварване, но и за динамичните и често сурови реалности на живота на приложението. Всеки избор на материал, геометрично изчисление и процес на сглобяване са оптимизирани, за да устоят на механизмите на износване, свързани с натоварването, описани по-рано. Ето разбивка на нашите ключови стратегии за проектиране и производство, разширена, за да покаже дълбочината на нашия подход.

Материалостроене и металургична защита

Нашата защита срещу натоварване започва на атомно ниво. Сдвояването на материалите е първата и най-критична бариера.

• Червяк (входящ вал) Спецификация:
  • Основен материал:Ние използваме закалени стомани като 20MnCr5 или 16MnCr5. Те осигуряват здрава, пластична сърцевина, която да издържа на натоварвания при огъване и усукване без крехко счупване.
  • Повърхностна обработка:Червеите се карбонизират или нитридират до дълбочина 0,5-1,2 mm (в зависимост от модула), след което се шлифоват прецизно. Това създава изключително твърда повърхност (58-62 HRC), за да устои на абразия и износване на лепило.
  • Довършителни работи:След шлайфане използваме процеси на суперфиниширане или полиране, за да постигнем грапавост на повърхността (Ra), по-добра от 0,4 μm. По-гладка повърхност намалява директно коефициента на триене, намалявайки топлината от триене, генерирана при натоварване, и подобрява образуването на смазващ филм.
• Спецификация на червячно колело:
• Състав на сплавта:Използваме висококачествен непрекъснато лят фосфорен бронз (CuSn12). Ние стриктно контролираме съдържанието на калай (11-13%) и нивата на фосфор, за да оптимизираме здравината, твърдостта и способността за отливане. Могат да се добавят микроелементи като никел за подобрена зърнеста структура.
• Производствен процес:Ние използваме центробежно леене или непрекъснато леене, за да произвеждаме заготовки с плътна, непореста и хомогенна зърнеста структура. Това елиминира вътрешни слабости, които биха могли да се превърнат в точки на иницииране на пукнатини при циклично натоварване.
• Машинна обработка и контрол на качеството:Всяко колело се обработва на фрезови машини с ЦПУ. Ние извършваме 100% проверки на размерите и използваме тестове за проникване на багрила на критични партиди, за да гарантираме, че няма дефекти при отливката в областта на корена на зъба, зоната на най-голямо напрежение на огъване.

Геометрична оптимизация за превъзходно разпределение на натоварването

Прецизната геометрия гарантира, че натоварването се разпределя възможно най-равномерно, като се избягват разрушителните концентрации на напрежение.

• Модификация на профила на зъба (релеф на върха и корена):Ние умишлено модифицираме идеалния еволвентен профил. Ние леко облекчаваме материала на върха и корена на зъба на червячното колело. Това предотвратява контакт на ръба по време на влизане и излизане на мрежата при условия на отклонение или неправилно подравняване - често срещана реалност при високо натоварване. Това гарантира, че товарът се пренася през здравата средна част на зъба.
• Оптимизация на водещия ъгъл и ъгъла на натиск:Предният ъгъл на червея се изчислява не само за съотношението, но и за ефективността и товароносимостта. По-големият преден ъгъл подобрява ефективността, но може да намали склонността към самозаключване. Балансираме ги въз основа на приложението. Нашият стандартен ъгъл на натиск обикновено е 20° или 25°. По-големият ъгъл на натиск укрепва корена на зъба (по-добра якост на огъване), но леко увеличава натоварването на лагера. Избираме оптималния ъгъл за класа на въртящия момент на устройството.
• Анализ и оптимизиране на модели на контакти:По време на нашата фаза на прототип, ние провеждаме подробни тестове на модела на контакт, използвайки пруско синьо или модерен цифров филм под налягане. Регулираме настройките на плота и подравняването, за да постигнем центриран, продълговат модел на контакт, който покрива 60-80% от страната на зъба при условия на натоварване. Перфектният разтоварен модел е безсмислен; ние оптимизираме за модела при проектно натоварване.

Аспект на дизайна	Нашата спецификация и процес	Инженерни предимства за обработка на товара	Как намалява специфичното износване
Материал и лечение на червеи	Цементирана стомана (напр. 20MnCr5), карбуризирана до 0,8 mm дълбочина, твърдост 60±2 HRC, суперфинирана до Ra ≤0,4 μm.	Изключителна повърхностна твърдост, устойчива на абразия; здрава сърцевина предотвратява повреда на вала при ударни натоварвания; гладката повърхност намалява топлината от триене.	Директно се бори с абразивното и адхезивното износване. Намалява коефициента на триене, ключова променлива в уравнението за генериране на топлина (Q ∝ μ * Натоварване * Скорост).
Материал на червячно колело	Непрекъснато отлят фосфорен бронз CuSn12, центробежно отлят за плътност, твърдост 90-110 HB.	Оптимален баланс на здравина и приспособимост. По-мекият бронз може да вгражда малки абразиви и да се адаптира към профила на червея при натоварване, подобрявайки контакта.	Осигурява присъща смазваща способност. Неговата приспособимост спомага за по-равномерно разпределяне на натоварването дори при леко разместване, намалявайки риска от хлътване.
Проектиране на жилища	Чугун GG30, анализ на крайните елементи (FEA), оптимизирано оребряване, машинно обработени монтажни повърхности и подравняване на отворите в една настройка.	Максималната твърдост минимизира деформацията при тежки надвиснали товари. Поддържа прецизно подравняване на вала, което е критично за равномерното разпределение на натоварването по цялата повърхност на зъба.	Предотвратява натоварването на ръбовете, причинено от огъване на корпуса. Натоварването на ръба създава локализирано високо контактно налягане, пряката причина за преждевременна питинг и разцепване.
Лагерна система	Изходящ вал: сдвоени конусни ролкови лагери, предварително натоварени. Входящ вал: сачмени лагери с дълбок канал + аксиални лагери. Всички лагери са с хлабина C3 за индустриални температурни диапазони.	Конусните ролки се справят едновременно с големи радиални и аксиални натоварвания. Предварителното натоварване елиминира вътрешната хлабина, намалявайки хлабината на вала при различни посоки на натоварване.	Предотвратява деформация на вала и аксиално плаване. Повредата на лагера от претоварване е основна причина за повреда на мрежата на вторичното зъбно колело. Тази система гарантира целостта на позицията на вала.
Смазочно инженерство	Синтетично масло на основата на полигликол (PG) или полиалфаолефин (PAO) с добавки с високо EP/против износване. Прецизен обем масло, изчислен за оптимално смазване при пръскане и термичен капацитет.	Синтетичните масла поддържат стабилен вискозитет в по-широк температурен диапазон, осигурявайки здравина на филма по време на студен старт и работа при горещо. Добавките с високо EP предотвратяват свиването на филма при ударни натоварвания.	Поддържа еластохидродинамичния смазващ филм (EHL) при всички проектирани условия на натоварване. Това е единствената най-ефективна бариера срещу износване на лепило (надраскване).
Монтаж и разработка	Монтаж с контролирана температура, проверено предварително натоварване на лагера. Всяка единица преминава през процедура за разработка без товар и натоварена преди изпращане, за да установи модела на контакт.	Елиминира грешките при сглобяване, които предизвикват вътрешно напрежение. Разработването леко се износва в зъбните колела при контролирани условия, установявайки оптималния контактен модел на натоварване от първия ден.	Предотвратява провалите на „детската смъртност“. Правилното сработване изглажда неравностите, разпределя равномерно първоначалното натоварване и подготвя уреда за пълното номинално натоварване на полето.

Термично управление: Разсейване на топлината от натоварването

Тъй като натоварването създава триене, а триенето създава топлина, управлението на топлината е управление на симптом на натоварване. Нашите дизайни надхвърлят обикновен оребрен корпус.

• Стандартен оребрен корпус:Площта на повърхността се максимизира чрез аеродинамичен дизайн на перките, базиран на термична симулация. Това е достатъчно за повечето приложения в рамките на механичния рейтинг.
• Опции за охлаждане при високи топлинни натоварвания:
  • Външен вентилатор (удължение на червячен вал):Проста, ефективна опция за увеличаване на въздушния поток над корпуса, като обикновено подобрява разсейването на топлината с 30-50%.
  • Кожух на вентилатора (обвивка):Насочва въздуха от вентилатора точно върху най-горещата част на корпуса (обикновено около лагерните зони).
  • Яке с водно охлаждане:За екстремни работни цикли или високи температури на околната среда, персонализиран корпус с кожух позволява циркулираща охлаждаща течност за директно отстраняване на топлината. Това може да удвои или утрои ефективния топлинен капацитет на модула.
  • Система за циркулация на маслото с външен охладител:За най-големите агрегати предлагаме системи, при които маслото се изпомпва през външен охладител въздух-масло или вода-масло, поддържайки постоянна, оптимална температура на маслото, независимо от натоварването.

Нашият ангажимент в нашата фабрика е да контролираме всяка променлива. От спектрографския анализ на входящите бронзови слитъци до окончателната термовизионна проверка по време на теста за въвеждане в експлоатация, нашата червячна скоростна кутия е създадена да бъде надежден партньор във вашите най-взискателни приложения. Името Raydafon Technology Group Co., Limited върху устройството означава компонент, проектиран с дълбоко, емпирично разбиране за това как условията на натоварване влияят върху дългосрочната надеждност. Ние не просто доставяме скоростна кутия; ние доставяме система, проектирана да абсорбира, разпределя и разсейва механичната енергия на вашето приложение предвидимо и безопасно през целия му проектен живот.

---

Какви са ключовите параметри на натоварването, които инженерите трябва да изчислят за надеждност?

Изборът на правилната червячна скоростна кутия е упражнение за предвиждане. За да гарантират дългосрочна надеждност, инженерите трябва да преминат отвъд простото изчисление на „конски сили и съотношение“ и да анализират пълния профил на натоварване. Неправилното приложение, често поради непълна оценка на натоварването, е водеща причина за повреди на място. Тук ние очертаваме критичните параметри, които нашият технически екип оценява при оразмеряване на червячна скоростна кутия за клиент, предоставяйки подробната методология зад всеки.

Основното изчисление: Необходим изходен въртящ момент (T2)

Това изглежда основно, но грешките са често срещани. Трябва да е въртящият моментна изходящия вал на скоростната кутия.

• Формула:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (ефективност). Или от първите принципи: T2 = Сила (N) * Радиус (m) за лебедка; или T2 = (Издърпване на конвейера (N) * Радиус на барабана (m)).
• Често срещана грешка:Използване на конски сили на двигателя и входна скорост без отчитане на загубите на ефективност през системата (други скоростни кутии, ремъци, вериги) преди нашата червячна скоростна кутия. Винаги измервайте или изчислявайте въртящия момент в точката на свързване към нашия входен или изходящ вал.

Неподлежащият на договаряне множител: Service Factor (SF) – задълбочено гмуркане

Service Factor е универсалният език за отчитане на суровостта в реалния свят. Това е множител, приложен към изчисленотонеобходим изходен въртящ момент (T2)за определяне наминимално необходим номинален въртящ момент на скоростната кутия.

Изборът на Service Factor се основава на систематична оценка на три основни категории:

1. Характеристики на източник на енергия (основен двигател):
   • Електрически мотор (AC, 3-фазен):SF = 1,0 (база). Имайте предвид обаче:
     • Стартове с голяма инерция:Двигателите, задвижващи големи инерционни натоварвания (вентилатори, големи барабани), могат да изтеглят 5-6x FLC по време на стартиране. Този преходен въртящ момент се предава. Добавете 0,2-0,5 към SF или използвайте мек стартер/VFD.
     • Брой стартирания/час:Повече от 10 стартирания на час представляват тежко стартиране. Добавете 0,3 към SF.
   • Двигател с вътрешно горене:Поради пулсациите на въртящия момент и потенциала за удар от внезапно зацепване (съединители), минимален SF от 1,5 е типичен.
   • Хидравличен мотор:Като цяло гладко, но има потенциал за пикове на налягането. SF обикновено 1,25-1,5 в зависимост от качеството на управляващия клапан.
2. Характеристики на задвижваната машина (натоварване):Това е най-критичната категория.
   • Равномерно натоварване (SF 1.0):Стабилен, предвидим въртящ момент. Примери: Електрически генератор, конвейер с постоянна скорост с равномерно разпределено тегло, смесител с течност с равномерен вискозитет.
   • Умерено ударно натоварване (SF 1,25 - 1,5):Нередовна работа с периодични, предвидими пикове. Примери: Конвейери с периодично подаване, леки подемници, перални машини, опаковъчни машини.
   • Силно ударно натоварване (SF 1,75 - 2,5+):Тежки, непредсказуеми изисквания за висок въртящ момент. Примери: Каменотрошачки, чукови мелници, щанцови преси, тежкотоварни лебедки с грайферни кофи, горско оборудване. За екстремни случаи, като шлакотрошачка, сме приложили SF от 3.0 въз основа на исторически данни за грешки.
3. Ежедневна продължителност на работа (работен цикъл):
   • Прекъсващо (≤ 30 минути/ден):SF понякога може да бъде леко намален (напр. умножете по 0,8), но никога под 1,0 за класа на натоварване. Препоръчва се повишено внимание.
   • 8-10 часа/ден:Стандартно промишлено мито. Използвайте пълния SF от източника на захранване и оценката на задвижваната машина.
   • 24/7 непрекъснато дежурство:Най-взискателният график за живот от умора.Увеличете SF от горната оценка с минимум 0,2.Например равномерното натоварване в услугата 24/7 трябва да използва SF от 1,2, а не 1,0.

Формула за минимален номинален въртящ момент на скоростната кутия:T2_оценен_мин = T2_изчислен * SF_общо.

Критичната проверка: термичен капацитет (термичен HP рейтинг)

Това често е ограничаващият фактор, особено при по-малки скоростни кутии или високоскоростни приложения. Скоростната кутия може да бъде механично достатъчно здрава, но въпреки това да прегрява.

• Какво представлява:Максималната входна мощност, която скоростната кутия може непрекъснато да предава, без вътрешната температура на маслото да надвишава стабилна стойност (обикновено 90-95°C) при стандартна околна температура от 40°C.
• Как да проверите:Вашето приложениенеобходима входна мощност (P1)трябва да бъде ≤ на скоростната кутияТоплинна оценка на HPпри вашата работна входна скорост (n1).
• Ако P1_required > Термична оценка:ТРЯБВА да намалите механичния капацитет (използвайте по-голям размер) или да добавите охлаждане (вентилатор, водна риза). Игнорирането на тази гаранция е прегряване и бърза повреда.
• Нашите данни:Нашият каталог предоставя ясни графики, показващи топлинно HP спрямо входни RPM за всеки размер на червячна скоростна кутия, със и без охлаждане с вентилатор.

Изчисления на външна сила: надвиснало натоварване (OHL) и натоварване на тяга

Силите, приложени към валовете от външни компоненти, са отделни и добавени към предавания въртящ момент.

• Формула за надвиснал товар (OHL) (за верига/зъбно колело или макара):
  OHL (N) = (2000 * въртящ момент на вала (Nm)) / (Диаметър на стъпката на зъбното колело/ролката (mm))
  Въртящ момент на валае или T1 (вход), или T2 (изход). Трябва да проверите OHL на двата вала.
• Аксиално натоварване (аксиално натоварване) от винтови зъбни колела или наклонени конвейери:Тази сила действа по протежение на оста на вала и трябва да се изчисли от геометрията на задвижвания елемент.
• Проверка:Изчисленото OHL и натоварване на тягата трябва да бъдат ≤ допустимите стойности, посочени в нашите таблици за избрания модел червячна скоростна кутия, на конкретното разстояние от челото на корпуса (X), където се прилага силата.

Специфични характеристики на околната среда и приложението

• Околна температура:Ако е над 40°C, топлинният капацитет се намалява. Ако е под 0°C, началният вискозитет на смазката е проблем. Информирайте ни за асортимента.
• Монтажна позиция:Червей над или под? Това влияе върху нивото на масления картер и смазването на горния лагер. Нашите оценки обикновено са за позиция на червей. Други позиции може да изискват консултация.
• Профил на работния цикъл:Предоставете графика или описание, ако натоварването варира предвидимо. Това позволява по-сложен анализ от просто статичен SF.

Нашият подход в Raydafon Technology е сътрудничество. Предоставяме на нашите клиенти подробни работни листове за избор, които разглеждат всеки параметър по-горе. По-важното е, че предлагаме директна инженерна поддръжка. Чрез споделяне на вашите пълни подробности за приложението – спецификации на двигателя, инерция при стартиране, профил на цикъл на натоварване, околни условия и чертежи на оформлението – ние можем съвместно да изберем червячна скоростна кутия, която е не само подходяща, но оптимално надеждна за вашите специфични условия на натоварване. Този прецизен процес на изчисление, основан на десетилетия на данни от нашите фабрични тестове, е това, което разделя правилния избор от катастрофалния.

---

Как правилната поддръжка и монтаж могат да противодействат на износването, свързано с натоварването?

Дори най-здраво проектираната червячна скоростна кутия отРайдафонможе да се поддаде на преждевременен отказ, ако е инсталиран или поддържан неправилно. Правилният монтаж и дисциплинираният режим на поддръжка са вашите оперативни лостове за директно противодействие на безмилостното въздействие на товара. Тези практики запазват проектираната носеща геометрия и целостта на смазването, като гарантират, че уредът работи според проектирането през целия си живот.

Фаза 1: Предварителна инсталация и монтаж - Поставяне на основата за надеждност

Грешките, направени по време на инсталацията, създават присъщи, увеличаващи натоварването дефекти, които никаква последваща поддръжка не може да коригира напълно.

• Съхранение и обработка:
  • Съхранявайте уреда в чиста и суха среда. Ако се съхранява за >6 месеца, завъртете входящия вал на няколко пълни оборота на всеки 3 месеца, за да покриете отново зъбните колела с масло и да предотвратите фалшиво зачервяване на лагерите.
  • Никога не повдигайте уреда само за валовете или изливите на корпуса. Използвайте ремък около корпуса. Изпускането или ударът на уреда може да доведе до промени в центровката или повреда на лагера.
• Основа и твърдост:
  • Монтажната основа трябва да е плоска, твърда и обработена с достатъчен толеранс (препоръчваме по-добър от 0,1 mm на 100 mm). Гъвкавата основа ще се огъне под натоварване, измествайки скоростната кутия със свързаното оборудване.
  • Използвайте подложки, а не шайби, за да коригирате плоскостта на основата. Уверете се, че крачетата за монтаж са напълно поддържани.
  • Използвайте правилната степен на закопчалка (напр. степен 8.8 или по-висока). Затегнете болтовете кръстосано до въртящия момент, посочен в нашето ръководство, за да избегнете изкривяване на корпуса.
• Подравняване на валовете: Единствената най-критична задача.
  • Никога не подравнявайте с око или прав ръб.Винаги използвайте циферблатен индикатор или лазерен инструмент за подравняване.
  • Подравнете съединеното оборудване към скоростната кутия, а не обратното, за да избегнете изкривяване на корпуса на скоростната кутия.
  • Проверете подравняването както във вертикалната, така и в хоризонталната равнина. Окончателното подравняване трябва да се извърши с оборудването при нормална работна температура, тъй като топлинният растеж може да измести подравняването.
  • Допустимото отклонение за гъвкавите съединители обикновено е много малко (често по-малко от 0,05 mm радиално, 0,1 mm ъглово). Превишаването на това предизвиква циклични натоварвания на огъване върху валовете, което драматично увеличава износването на лагерите и уплътненията.
• Свързване на външни компоненти (ролки, зъбни колела):
• Използвайте подходящ теглич за инсталиране; никога не удряйте директно по вала или компонентите на скоростната кутия.
• Уверете се, че ключовете са правилно поставени и не стърчат. Използвайте фиксиращи винтове в правилната ориентация, за да заключите компонента.
• Проверете дали надвесното натоварване (OHL) от тези компоненти е в рамките на публикуваното ограничение за избраната червячна скоростна кутия на правилното разстояние „X“.

Фаза 2: Смазване - продължаващата битка срещу износването, причинено от натоварване

Смазването е активният агент, който не позволява на товара да причини контакт метал с метал.

• Първоначално попълване и пробиване:
  • Използвайте само препоръчания тип масло и вискозитет (напр. ISO VG 320 синтетичен полигликол). Неподходящото масло не може да образува необходимия EHD филм при високо контактно налягане.
  • Напълнете до центъра на прозорчето за наблюдение на нивото на маслото или пробката — нито повече, нито по-малко. Препълването причинява загуби при разбиване и прегряване; недостатъчното пълнене изглажда зъбните колела и лагерите.
  • Първата смяна на маслото е критична.След първите 250-500 часа работа сменете маслото. Това премахва частиците от износване, генерирани, когато зъбите на зъбните колела микроскопично се приспособяват един към друг при първоначално натоварване. Тези остатъци са силно абразивни, ако останат в системата.
• Рутинни смени на маслото и мониторинг на състоянието:
  • Създайте график въз основа на работните часове или годишно, което от двете настъпи първо. За денонощно дежурство смяната на всеки 4000-6000 часа е обичайна за синтетичното масло.
  • Анализ на маслото:Най-мощният инструмент за прогнозиране. Изпращайте проба в лаборатория при всяка смяна на маслото. Докладът ще покаже:
    • Метали:Надигащото се желязо (червячна стомана) или мед/калай (бронз на колелото) показва активно износване. Внезапен скок показва проблем.
    • Вискозитет:Маслото сгъстило ли се е (окисляване) или разредено (срязване, разреждане на гориво)?
    • Замърсители:Силиций (мръсотия), водно съдържание, киселинно число. Водата (>500 ppm) е особено вредна, тъй като насърчава ръждата и влошава здравината на масления филм.
• Повторно смазване на уплътненията (ако е приложимо):Някои конструкции имат уплътнения за обезмасляване. Използвайте посочената високотемпературна литиева комплексна грес пестеливо, за да избегнете замърсяване на масления картер.

Фаза 3: Оперативен мониторинг и периодична проверка

Бъдете системата за ранно предупреждение за проблеми, свързани с натоварването.

• Мониторинг на температурата:
  • Използвайте инфрачервен термометър или постоянно монтиран сензор, за да проверявате редовно температурата на корпуса в близост до зоните на лагерите и масления картер.
  • Установете базова температура при нормално натоварване. Продължителното повишаване на температурата с 10-15°C над базовата линия е ясно предупреждение за повишено триене (разминаване, повреда на смазката, претоварване).
• Анализ на вибрациите:
  • Простите ръчни измервателни уреди могат да проследяват общата скорост на вибрациите (mm/s). Тенденция на това във времето.
  • Увеличаването на вибрациите показва влошаване на лагерите, неравномерно износване или дисбаланс в свързаното оборудване - всички те увеличават динамичните натоварвания върху скоростната кутия.
• Слухови и визуални проверки:
  • Слушайте за промени в звука. Ново хленчене може да означава разместване. Чукането може да показва повреда на лагера.
  • Потърсете течове на масло, които могат да бъдат симптом на прегряване (втвърдяване на уплътнението) или свръхналягане.
• Повторно затягане на болта:След първите 50-100 часа работа и всяка година след това проверявайте отново затягането на всички фундаментни, корпусни и съединителни болтове. Вибрациите от циклите на натоварване могат да ги разхлабят.

Таблица с изчерпателен график за поддръжка

Действие	Честота / време	Цел и връзка за натоварване	Ключови бележки за процедурата
Първоначална смяна на маслото	След първите 250-500 часа работа.	Отстранява остатъците от първоначалното износване (абразивни частици), генерирани по време на процеса на натоварване на зъбни колела и лагери. Предотвратява ускорението на абразивното износване.	Отцеждат се докато са топли. Промивайте само със същия тип масло, ако остатъците са прекомерни. Допълнете до правилното ниво.
Рутинна смяна на масло и анализ	На всеки 4000-6000 работни часа или 12 месеца. По-често в мръсна/гореща среда.	Допълва разградените добавки, премахва натрупаните износващи се метали и замърсители. Анализът на маслото осигурява тенденция на износване, пряк индикатор за сериозността на вътрешното натоварване и здравето на компонентите.	Вземете проба от маслото от средата на картера по време на работа. Изпратете в лабораторията. Документирайте резултатите, за да установите линии на тенденция за критични елементи като Fe, Cu, Sn.
Проверка на въртящия момент на болта	След 50-100 часа, след това годишно.	Предотвратява разхлабване поради вибрации и термични цикли при натоварване. Разхлабените болтове позволяват движение на корпуса и разместване, създавайки неравномерно натоварване с голямо напрежение.	Използвайте калибриран динамометричен ключ. Следвайте модела на кръстосване за болтовете на корпуса и основата.
Проверка на подравняването	След инсталиране, след всяка поддръжка на свързаното оборудване и ежегодно.	Гарантира, че свързаните валове са еднакви. Несъосността е пряк източник на циклични натоварвания на огъване, причиняващи преждевременна повреда на лагера и неравномерен контакт на предавката (натоварване на ръба).	Изпълнете с оборудване при работна температура. Използвайте лазерни инструменти или индикаторни инструменти за циферблат за прецизност.
Мониторинг на тенденцията на температурата и вибрациите	Седмични / месечни показания; непрекъснат мониторинг за критични приложения.	Ранно откриване на проблеми (нарушено смазване, износване на лагери, несъосност), които увеличават вътрешното триене и динамичните натоварвания. Позволява планирана намеса преди катастрофален отказ.	Маркирайте точките за измерване на корпуса. Запишете температурата на околната среда и условията на натоварване за точно сравнение.
Визуална проверка за течове и повреди	Ежедневна/седмична обиколка.	Идентифицира течове на масло (потенциална загуба на смазка, водеща до износване) или физически повреди от външни въздействия, които биха могли да компрометират целостта на корпуса при натоварване.	Проверете повърхностите на уплътненията, фугите на корпуса и обезвъздушителя. Уверете се, че вентилаторът е чист и без препятствия.

Експертният опит от нашата фабрика се простира отвъд точката на продажба. Нашата техническа документация включва изчерпателни ръководства за инсталиране и контролни списъци за поддръжка, съобразени с нашите продукти. Партнирайки си с нас, вие получавате не само качествена червячна скоростна кутия, но и рамката на знанията и поддръжката, за да гарантирате, че тя доставя пълния си проектиран живот, активно управлявайки предизвикателствата при натоварване, пред които е изправена всеки ден. Надеждността е партньорство и нашият ангажимент е да бъдем вашият технически ресурс от инсталацията през десетилетия на обслужване.

---

Резюме: Осигуряване на дългосрочна надеждност чрез информираност за натоварването

Разбирането как условията на натоварване влияят върху дългосрочната надеждност на червячните редуктори е крайъгълният камък на успешното инженерно приложение. Това е многостранно взаимодействие между механичен стрес, термично управление, наука за материалите и оперативни практики. Както проучихме, неблагоприятните натоварвания ускоряват механизмите на износване като абразия, хлътване и надраскване, което води до загуба на ефективност и преждевременна повреда.

В Raydafon Technology Group Co., Limited, ние се борим с това чрез целенасочен дизайн: от нашите червяци от закалена стомана и бронзови колела до нашите твърди корпуси и лагери с голям капацитет, всеки аспект на нашата червячна скоростна кутия е проектиран да управлява и издържа на взискателни профили на натоварване. Партньорството за надеждност обаче е споделено. Успехът зависи от точното изчисляване на коефициентите на обслужване, топлинните граници и външните натоварвания по време на избора, последвано от щателна инсталация и култура на проактивна поддръжка.

Като разглеждате натоварването не като едно число, а като динамичен профил през целия живот и като избирате партньор на скоростна кутия със съответна инженерна дълбочина, вие трансформирате критичен компонент в надежден актив. Каним ви да се възползвате от нашия две десетилетия опит. Позволете на нашия инженерен екип да ви помогне при анализирането на вашите специфични условия на натоварване, за да посочите оптималното решение за червячна скоростна кутия, гарантирайки производителност, дълготрайност и максимална възвръщаемост на вашата инвестиция.

Свържете се с Raydafon Technology Group Co., Limitedднес за подробен преглед на приложението и препоръка за продукта. Изтеглете нашата изчерпателна техническа бяла книга за изчисляване на натоварването или поискайте одит на място от нашите инженери, за да оцените вашите текущи задвижващи системи.

---

Често задавани въпроси (FAQ)

Q1: Кой е най-вредният вид натоварване за червячна скоростна кутия?
A1: Ударните натоварвания обикновено са най-вредни. Внезапен пик на въртящия момент с висока степен може незабавно да разкъса критичния маслен филм между червяка и колелото, причинявайки незабавно износване на лепилото (надраскване) и потенциално напукване на зъбите или лагерите. Той също така предизвиква високи цикли на стрес, които ускоряват умората. Въпреки че продължителните претоварвания са вредни, мигновеният характер на ударните натоварвания често не оставя време на инерцията на системата да поеме удара, което ги прави особено тежки.

Q2: Как непрекъснатото претоварване при, да речем, 110% от номиналния въртящ момент влияе върху живота?
A2: Продължителното претоварване, дори незначително, драстично намалява експлоатационния живот. Връзката между натоварването и живота на лагера/зъбното колело често е експоненциална (следвайки зависимостта на кубичен закон за лагерите). Претоварване от 110% може да намали очаквания живот на лагера L10 с приблизително 30-40%. По-критично е, че повишава работната температура поради увеличеното триене. Това може да доведе до термично изтичане, при което по-горещото масло се разрежда, което води до повече триене и дори по-горещо масло, което в крайна сметка причинява бързо разграждане на смазката и катастрофално износване за кратък период от време.

Q3: Може ли по-голям коефициент на обслужване да гарантира напълно надеждност при променливи натоварвания?
A3: По-големият коефициент на обслужване е решаваща граница на безопасност, но не е абсолютна гаранция. Той отчита неизвестните в характера и честотата на натоварването. Надеждността обаче зависи и от правилната инсталация (подравняване, монтаж), правилното смазване и факторите на околната среда (чистота, температура на околната среда). Използването на висок сервизен фактор избира по-здрава скоростна кутия с по-голям присъщ капацитет, но тя все пак трябва да бъде инсталирана и поддържана правилно, за да реализира този пълен потенциален живот.

Q4: Защо топлинният капацитет е толкова важен, когато се обсъжда натоварването?
A4: В червячна скоростна кутия значителна част от входната мощност се губи като топлина поради триене при плъзгане. Натоварването директно определя големината на тази загуба от триене. Топлинният капацитет е скоростта, с която корпусът на скоростната кутия може да разсее тази топлина в околната среда, без вътрешната температура да надвишава безопасната граница за смазката (обикновено 90-100°C). Ако приложеното натоварване генерира топлина по-бързо, отколкото може да се разсее, устройството ще прегрее, разграждайки маслото и водещо до бърза повреда, дори ако механичните компоненти са достатъчно здрави, за да се справят с въртящия момент.

Q5: Как надвисналите товари конкретно влошават характеристиките на червячна скоростна кутия?
A5: Надвесните товари прилагат огъващ момент към изходящия вал. Тази сила се носи от лагерите на изходящия вал. Прекомерната OHL причинява преждевременна умора на лагера (бринелиране, разцепване). Освен това леко отклонява вала, което неправилно подравнява прецизната мрежа между червяка и колелото. Това неправилно подравняване концентрира натоварването върху единия край на зъба, причинявайки локализирано хлътване и износване, увеличавайки хлабината и генерирайки шум и вибрации. Той ефективно подкопава внимателно проектираното разпределение на натоварването на комплекта зъбни колела.

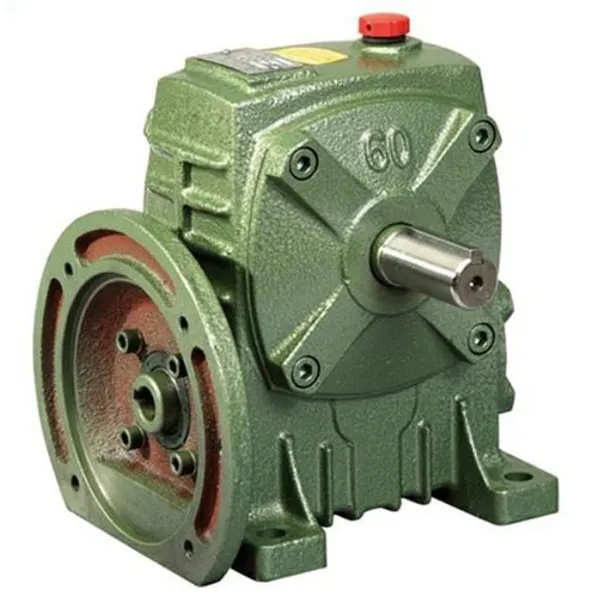

Червячна редукторна кутия по технологията Raydafon: Ключови конструктивни параметри за устойчивост на натоварване
