Кръстосани винтови зъбни колела
  • Кръстосани винтови зъбни колелаКръстосани винтови зъбни колела
  • Кръстосани винтови зъбни колелаКръстосани винтови зъбни колела
  • Кръстосани винтови зъбни колелаКръстосани винтови зъбни колела
  • Кръстосани винтови зъбни колелаКръстосани винтови зъбни колела
  • Кръстосани винтови зъбни колелаКръстосани винтови зъбни колела

Кръстосани винтови зъбни колела

Raydafon е базиран в Китай OEM производител и доставчик на кръстосани спирални зъбни колела за прецизни инструменти, медицинско оборудване, спомагателни автомобилни задвижвания, интелигентни домашни устройства и индустриални машини. Стандартната гама обхваща модул 0,8-4 mm, ъгъл на вала регулируем 25°-90°, шлифована зъбна повърхност, ефективност на предаване над 90%. Опциите за материали включват високоякостна легирана стомана, неръждаема стомана, алуминиев бронз, найлон и устойчива на износване инженерна пластмаса. Дизайнът на кръстосани спираловидни зъбци предава мощността между непаралелни и непресичащи се валове, спестява пространство за оформление и намалява шума при работа. Поддържат се потребителски модул, номер на зъбите, ъгъл на вала, отвор, шпонков канал, материал и повърхностна обработка. Предлагат се поръчки за проби, групови поръчки и опаковки с частни етикети. Изпратете подробности за чертеж или мостра, необходимия материал, количество и пристанище на местоназначение за бърза оферта.
Китай OEM производител на кръстосани винтови зъбни колела

Производител на кръстосани спирални зъбни колела за трансмисия с неуспореден вал в прецизни инструменти и промишлени задвижвания

Raydafon е базиран в Китай OEM производител и доставчик на кръстосани спирални зъбни колела, наричани още винтови зъбни колела. Кръстосаните спирални зъбни колела предават мощност между непаралелни и непресичащи се валове, което ги прави подходящи за компактно оборудване за автоматизация, вентилатори за охлаждане на лаптопи, системи за регулиране на стоматологични столове, спомагателни задвижвания на автомобилни двигатели и устройства за интелигентно предаване на завеси. Стандартната гама обхваща модул 0,8-4 mm, ъгъл на вала, регулируем 25°-90°, шлифована зъбна повърхност и ефективност на предаване над 90%. Опциите за материали включват високоякостна легирана стомана, неръждаема стомана, алуминиев бронз, найлон и устойчива на износване инженерна пластмаса. Поддържат се потребителски модул, номер на зъбите, ъгъл на вала, отвор, шпонков канал, материал и повърхностна обработка. Изпратете своя чертеж или подробности за мостра, необходимия материал, количество и пристанище на местоназначение, за да поискате оферта.

0,8-4 ммОбхват на модула
25°-90°Ъгъл на вала
>90%Ефективност на предаване
5 МатериалиСтомана · неръждаема · бронз · найлон · пластмаса

Защо се използват кръстосани винтови зъбни колела, където обикновените зъбни колела не могат да се поберат

Стандартните цилиндрични зъбни колела, спираловидни зъбни колела и конусни зъбни колела предават мощност между успоредни или пресичащи се валове. Когато схемата на машината поставя два вала под неуспореден, непресичащ се ъгъл, обикновените зъбни колела не могат да се зацепят правилно. Кръстосаните спираловидни зъбни колела решават това чрез използване на спираловидна форма на зъб, която позволява на двата вала да предават мощност под ъгъл, обикновено между 25° и 90°.

Това прави кръстосаните винтови зъбни колела подходящи за компактни конструкции. При вентилатор за охлаждане на лаптоп пространството между вала на двигателя и вала на лопатката на вентилатора е много малко. В системата за регулиране на зъболекарския стол, задвижващите валове на облегалката и седалката са под различни ъгли. При спомагателното задвижване на автомобилен двигател входните валове на водната помпа и генератора са изместени спрямо главното задвижване. Кръстосаните спираловидни зъбни колела се справят с тези оформления без добавяне на големи скоростни кутии или комплекти конусни зъбни колела.

Raydafon произвежда кръстосани спирални зъбни колела от различни материали, така че купувачите да могат да съобразят зъбното колело с изисквания за натоварване, скорост, корозия и шум. За свързани видове съоръжения, прегледайте пълнияПрецизна екипировкакатегория, наСпирална предавкастраница иКонусни зъбни колеластраница.

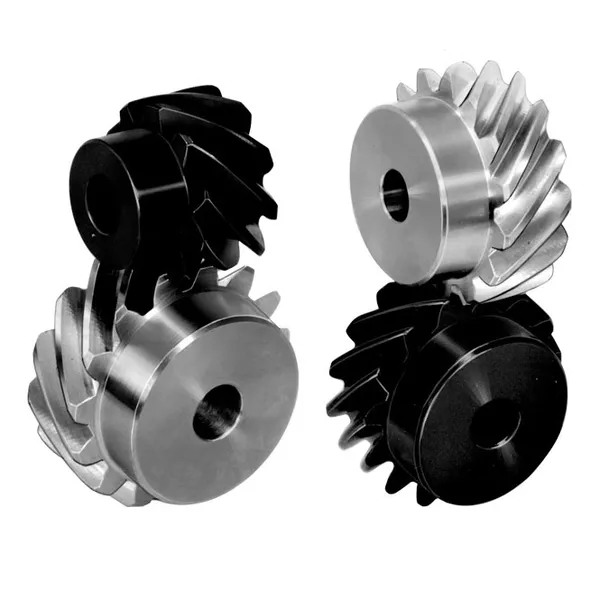

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives
Кръстосани спираловидни зъбни колела за неуспоредно предаване на вал

Стандартна гама от спецификации и опции за материали

Таблицата по-долу изброява обхвата на стандартните спецификации за кръстосани винтови зъбни колела Raydafon. Ако вашето оборудване изисква различен модул, номер на зъбите, ъгъл на вала, отвор или шпонков канал, изпратете OEM чертежа или физическа мостра за производство по поръчка.

Параметър Стандартна гама Персонализирана опция
Модул 0,8-4 мм Наличен персонализиран модул
Ъгъл на вала 25°-90° Наличен персонализиран ъгъл
Повърхност на зъбите Земя Шлифоване, прилепване, фосфатиране
Ефективност на предаване над 90% Зависи от материала, ъгъла и смазването
Отвор и шпонков канал Стандартен отвор с шпонков канал Персонализиран отвор, шпонков канал, фиксиращ винт, D-образна форма
Повърхностна обработка Масло против ръжда Черен оксид, поцинковане, топлинна обработка
Материал Легирана стомана с висока якост Неръждаема стомана, алуминиев бронз, найлон, инженерна пластмаса

Имате нужда от сравнение на материали или препоръка за вашето приложение? Изпратете подробности за товара, скоростта, средата и пространството за инсталиране. Raydafon ще предложи материала и спецификацията, които най-добре отговарят на вашите условия на работа.

Налични видове материали

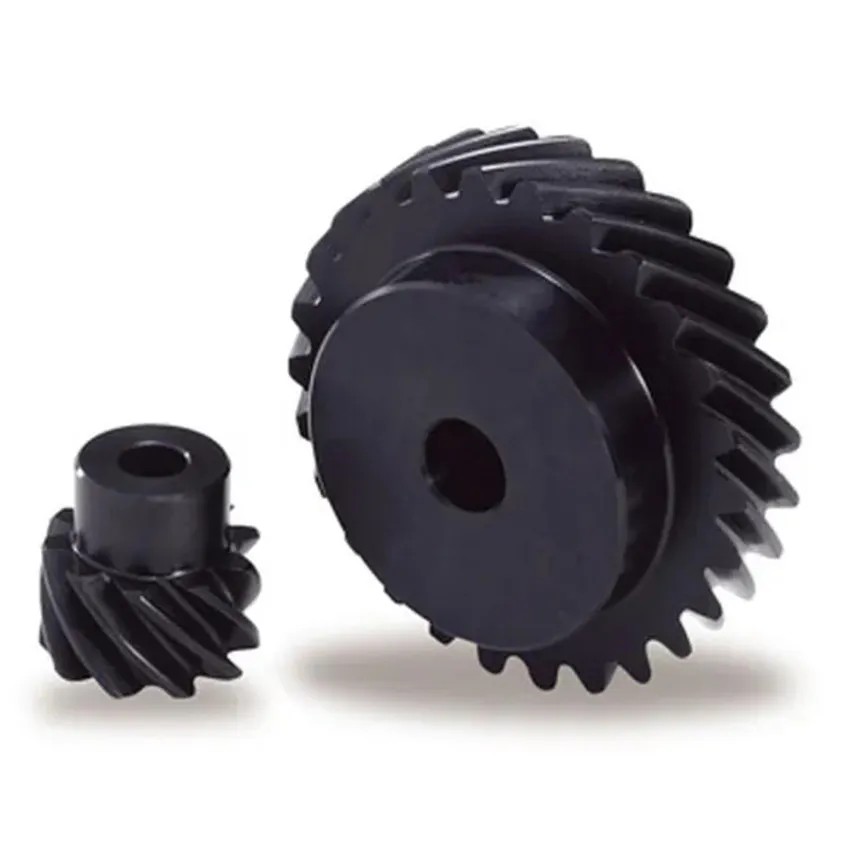

Steel crossed helical gears
Стоманени кръстосани винтови зъбни колела

Легирана стомана с висока якост за приложения с голямо натоварване и висок въртящ момент в индустриални задвижвания и автомобилни спомагателни системи.

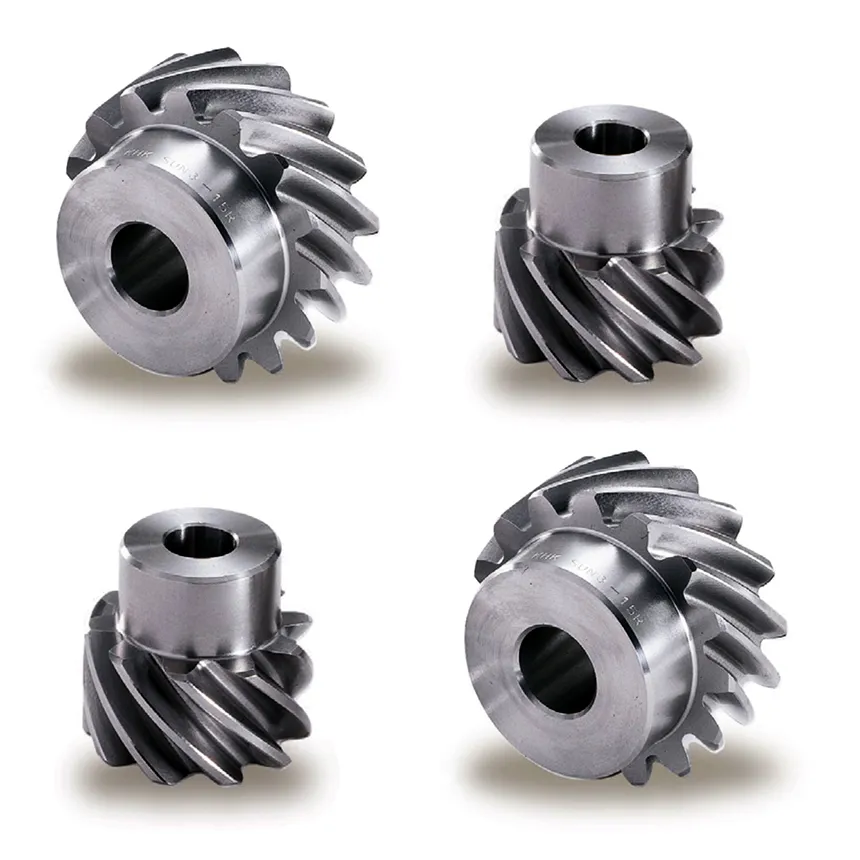

Stainless steel crossed helical gears
Кръстосани винтови зъбни колела от неръждаема стомана

Устойчив на корозия за медицинско оборудване, хранителни машини, влажна среда и външни инсталации.

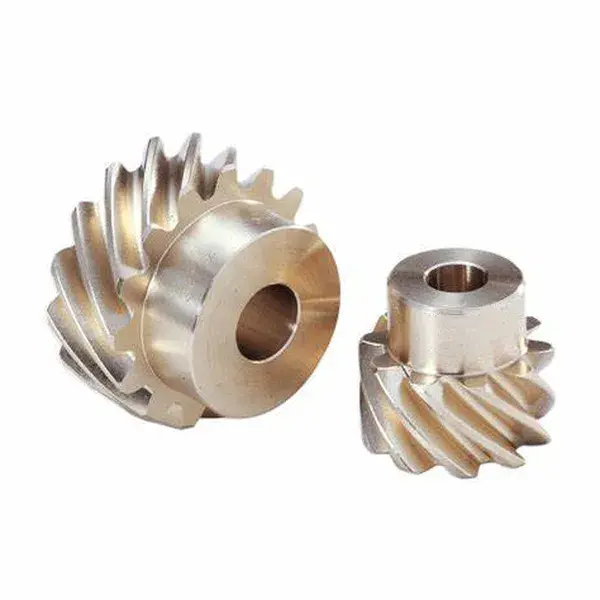

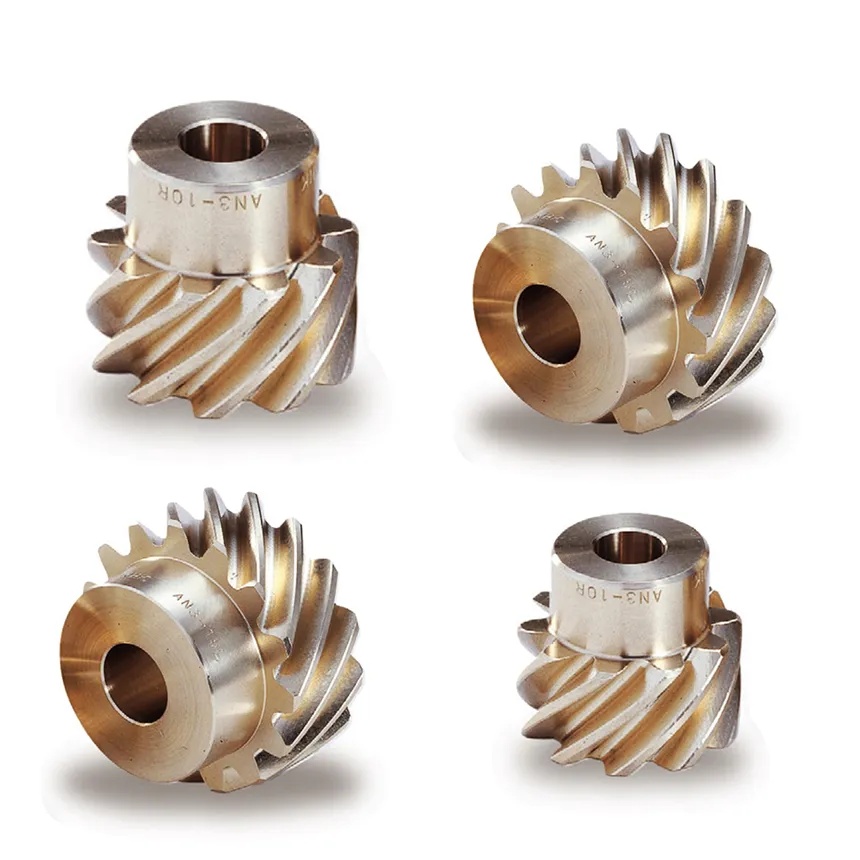

Aluminum bronze crossed helical gears
Алуминиеви бронзови кръстосани винтови зъбни колела

Добра устойчивост на износване и товароносимост, подходящи за тежки машини, минно оборудване и трансмисия с висок въртящ момент.

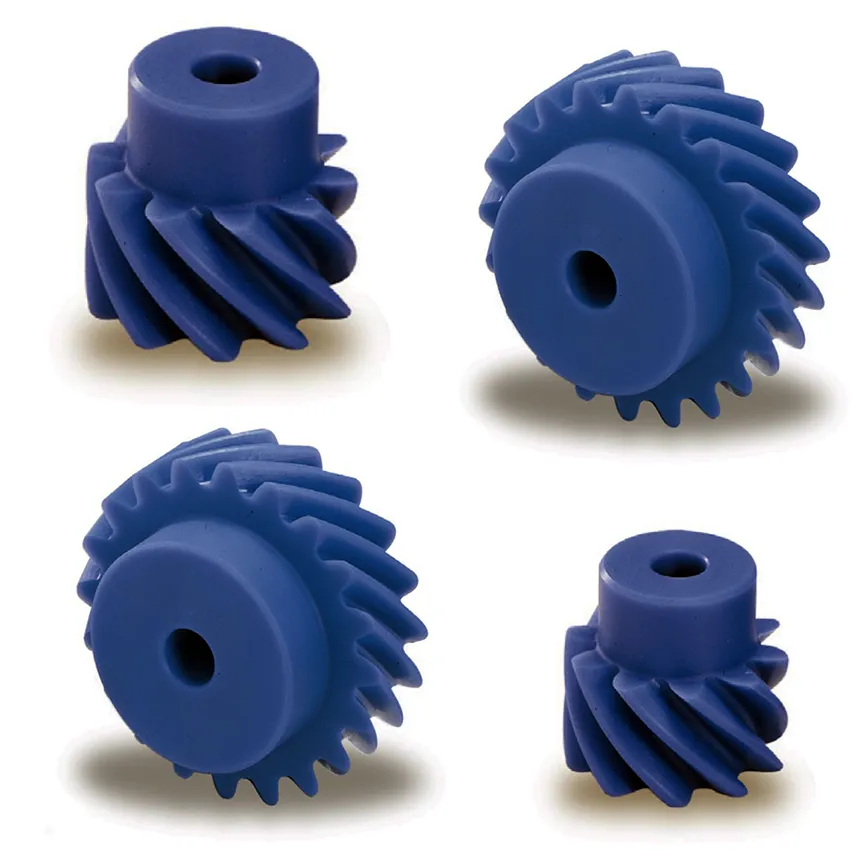

Nylon crossed helical gears
Найлонови кръстосани винтови зъбни колела

Леко и тихо работещо за интелигентни домашни устройства, офис оборудване и прецизни инструменти с ниско натоварване.

Приложения в прецизни инструменти, медицинско оборудване и промишлени задвижвания

електроника Трансмисия на вентилатор за охлаждане на лаптоп

Прецизността на микронно ниво пасва на компактното пространство между вала на двигателя и вала на перките на вентилатора, поддържа вентилатора тих и поддържа тънък и лек дизайн.

Медицински Стоматологичен стол с многоъгълна настройка

Предава мощност към компонентите на облегалката и седалката под различни ъгли. Опциите за медицински материали поддържат безопасна и надеждна работа.

Автомобилна Спомагателно задвижване на двигателя

Справя се с голям въртящ момент и ударни натоварвания от водни помпи и генератори. Топлинната обработка подобрява устойчивостта на износване и здравината при висока температура и вибрации.

Умен дом Интелигентно предаване на завеси

Предава под непаралелен ъгъл с нисък шум, спестява място за монтаж и добавя комфорт към системите за домашна автоматизация.

За свързани трансмисионни компоненти прегледайтеВинтова предавкакатегория, наЧервячна предавка и червячен валстраница иЦилиндрично зъбно колелодиапазон.

Доказателство за качество, инспекция и поддръжка при износ

Записи за материал и термична обработка

Записите за класа на материала и топлинната обработка могат да бъдат предоставени с групови пратки за преглед на качеството от купувача.

Профил на зъбите и проверка на размерите

Модулът, номерът на зъбите, ъгълът на вала, отворът, шпонковият канал и повърхността на зъбите се проверяват спрямо поръчания чертеж или образец на клиента.

Проверка на мрежата и шума

Пробите и груповите партиди се проверяват за гладко зацепване, нисък шум и стабилно предаване преди опаковане.

Опаковка за износ

Скоростите са опаковани с масло против ръжда и защитна обвивка. Груповите поръчки могат да бъдат палетизирани и вързани за морски, въздушен или експресна доставка.

Персонализиран процес на поръчка на OEM

Стъпка 01 Изпратете подробности за приложението

Осигурете модул, номер на зъбите, ъгъл на вала, отвор, шпонков канал, материал, повърхностна обработка, количество и порт за местоназначение.

Стъпка 02 Преглед на рисунка или мостра

Raydafon преглежда OEM чертежа или физическата проба и потвърждава спецификацията и избора на материал.

Стъпка 03 Проба и одобрение

За персонализирани проекти Raydafon произвежда мостра за потвърждение на купувача преди масово производство.

Стъпка 04 Производство и котиране

След одобрение Raydafon предоставя оферта FOB Ningbo, производствен график и подробности за опаковката.

Често задавани въпроси

Какво представляват кръстосаните винтови зъбни колела?

Кръстосаните спирални зъбни колела, наричани също винтови зъбни колела, са спирални зъбни колела, които зацепват с непаралелни, непресичащи се валове. Те предават мощността между валовете под ъгъл, обикновено от 25° до 90°, и се използват там, където пространството за разположение е ограничено и се изисква плавно, тихо предаване.

Какъв диапазон на модула и ъгъла на вала произвежда Raydafon?

Raydafon произвежда кръстосани спираловидни зъбни колела с модул 0,8-4 мм и ъгъл на вала, регулируем от 25° до 90°. Шлифованата повърхност на зъбите и ефективността на предаване над 90% са стандартни за производствената гама. Персонализираният модул, номерът на зъбите и ъгълът на вала се поддържат спрямо чертежи на клиента.

Какви материали са налични?

Опциите за материали включват високоякостна легирана стомана, неръждаема стомана, алуминиев бронз, найлон и устойчива на износване инженерна пластмаса. Изборът на материал зависи от изискванията за натоварване, скорост, устойчивост на корозия и шум.

Какви са основните приложения?

Кръстосаните спирални зъбни колела се използват в компактно оборудване за автоматизация, вентилатори за охлаждане на лаптопи, системи за регулиране на зъболекарски столове, спомагателни задвижвания на автомобилни двигатели като водни помпи и генератори и устройства за интелигентно предаване на завеси. Всяко приложение, изискващо непаралелно предаване на вал в ограничено пространство, може да използва кръстосани спирални зъбни колела.

Може ли Raydafon да произвежда персонализирани OEM кръстосани винтови зъбни колела?

да Raydafon поддържа OEM производство от клиентски чертежи или физически мостри. Налични са персонализиран модул, номер на зъбите, ъгъл на вала, отвор, шпонков канал, материал, повърхностна обработка и частна опаковка.

Каква информация е необходима за оферта?

Изпратете детайли за чертеж или мостра, модул, номер на зъбите, ъгъл на вала, отвор, шпонков канал, материал, повърхностна обработка, количество за поръчка и целеви порт. Raydafon ще отговори с оферта FOB Ningbo и време за изпълнение.

Предлагате ли проби преди групови поръчки?

да Raydafon може да произведе проби за потвърждение на купувача преди масово производство. Времето за изпълнение на пробата зависи от сложността на чертежа и избора на материал.

Готови ли сте да доставяте персонализирани кръстосани винтови зъбни колела?

Изпратете вашия чертеж или примерни детайли, модул, номер на зъб, ъгъл на вала, отвор, шпонков канал, материал, повърхностна обработка, количество за поръчка и порт на местоназначението. Raydafon ще потвърди спецификацията, ще произведе проба, ако е необходимо, след това ще предостави оферта FOB Ningbo с време за изпълнение и подробности за опаковката.
