Защо хидравличният повдигащ цилиндър е гръбнакът на подемното оборудване?

На строителна площадка масивен хидравличен кран повдига 20-тонна стоманена греда до върха на висока сграда. В склад мотокар повдига палет със стоки до третото ниво на стелажа. В корабостроителницата система за синхронизиращо повдигане повдига цял кораб за поддръжка. Тези привидно различни операции споделят един общ елемент: всички те разчитат на хидравличния повдигащ цилиндър за преобразуване на флуидната мощност в линейно движение. TheХидравличен повдигащ цилиндърне е просто компонент; това е механичният мускул, който трансформира хидравличното налягане в контролирана сила, необходима за повдигане, спускане и позициониране на товари. Без него не би съществувало модерното подемно оборудване, каквото го познаваме.

Така че защо хидравличният повдигащ цилиндър се счита за гръбнака на подемното оборудване? Отговорът се крие в неговата уникална комбинация от плътност на силата, прецизен контрол и надеждност. Един хидравличен цилиндър може да генерира огромна сила от сравнително малък пакет, далеч надхвърлящ това, което електрически задвижващ механизъм или пневматична система може да постигне при същия размер. Може да се управлява с милиметрова точност, което позволява плавно ускоряване и забавяне. И може да бъде проектиран да издържа на най-взискателните среди, от арктически студ до пустинна топлина, от корозивна морска атмосфера до експлозивни индустриални зони. Тази статия ще разгледа инженерните принципи, техническите спецификации и изискванията за приложение, които правят хидравличния повдигащ цилиндър незаменим в подемното оборудване. ПриRaydafon Technology Group Co., Limited, нашата фабрика произвежда хидравлични повдигащи цилиндри повече от две десетилетия и ние усъвършенствахме дизайна си, за да осигурим производителността и надеждността, които нашите клиенти изискват.

Съдържание

• 1. Какво е хидравличен повдигащ цилиндър и как генерира сила?
• 2. Защо плътността на силата е решаващият фактор при проектирането на подемно оборудване?
• 3. Как прецизният контрол определя безопасното и ефикасно повдигане?
• 4. Какви са ключовите технически спецификации на нашия хидравличен повдигащ цилиндър?
• 5. Как приложното инженерство определя избора на цилиндър?
• 6. Често задавани въпроси (FAQ)
• 7. Заключение

1. Какво е хидравличен повдигащ цилиндър и как генерира сила?

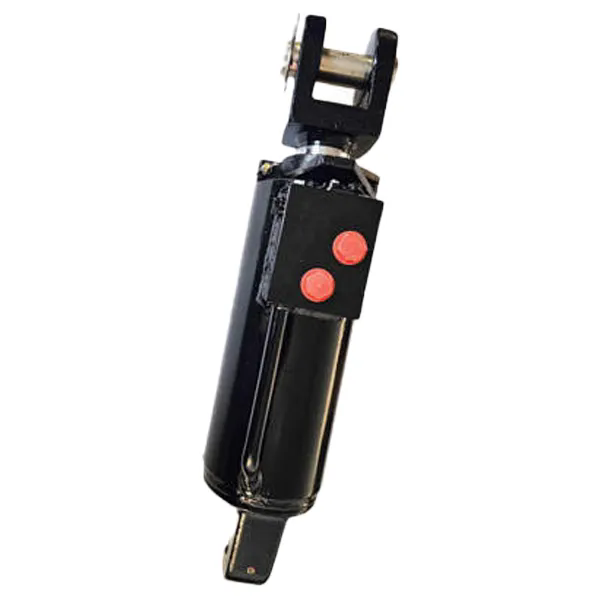

Хидравличният повдигащ цилиндър е механичен задвижващ механизъм, който преобразува хидравличното налягане в линейна сила и движение. Състои се от цилиндричен цилиндър, бутало, бутален прът и уплътнителни елементи. Хидравличната течност се изпомпва в цилиндъра под налягане, натискайки буталото и карайки пръта да се удължи. Когато течността се освободи, прътът се прибира, или под тежестта на товара, или чрез възвратна пружина. Силата, генерирана от цилиндъра, се определя от хидравличното налягане и ефективната площ на буталото. Връзката се изразява с формулата F = P × A, където F е силата, P е налягането и A е площта на буталото. Тази проста връзка е в основата на всички хидравлични повдигащи системи.

За да разберете практическите последици от тази формула, помислете за хидравличен повдигащ цилиндър с диаметър на буталото 100 mm. Ефективната площ е приблизително 7854 mm². При работно налягане от 200 бара (20 N/mm²), цилиндърът генерира сила от 157 080 N, или приблизително 16 тона. Тази сила се генерира от цилиндър, който тежи само част от товара, който може да повдигне. Тази изключителна плътност на силата е основната причина, поради която хидравличните системи са предпочитани за повдигащи приложения. Никоя друга технология за линеен задвижващ механизъм – електрическа, пневматична или механична – не може да достигне съотношението сила-размер на хидравличен повдигащ цилиндър.

Конструкцията на хидравличния повдигащ цилиндър е проектирана да издържа на огромното вътрешно налягане, необходимо за генериране на тези сили. Цевта обикновено е направена от безшевна стоманена тръба, усъвършенствана до прецизен вътрешен диаметър и повърхностно покритие. Буталният прът е изработен от стомана с висока якост, често хромирана, за да устои на корозия и износване. Уплътненията са изработени от полиуретанова или нитрилова гума, подбрани заради тяхната съвместимост с хидравличната течност и устойчивостта им на високи температури. Крайните капачки са с резба или заварени към цевта и имат отвори за хидравличната течност. В Raydafon нашата фабрика произвежда хидравлични повдигащи цилиндри с диаметър на цевта от 40 mm до 500 mm, способни да генерират сили от 5 тона до над 500 тона. Таблицата по-долу обобщава ключовите компоненти и техните функции.

Изборът на материали и прецизността на производствения процес определят производителността и издръжливостта на хидравличния повдигащ цилиндър. Цилиндър с лошо наточена цев ще протече вътрешно, намалявайки ефективността и генерирайки топлина. Цилиндър с неадекватно хромиран прът ще корозира, ще повреди уплътненията и ще причини външни течове. В нашата фабрика ние се придържаме към стриктни допустими отклонения и използваме само висококачествени материали, за да гарантираме, че нашите хидравлични повдигащи цилиндри осигуряват надеждна работа през целия им експлоатационен живот.

2. Защо плътността на силата е решаващият фактор при проектирането на подемно оборудване?

Плътността на силата е количеството сила, което дадено устройство може да генерира на единица собствено тегло или обем. Това е най-важният фактор при проектирането на подемно оборудване. Кран, който е твърде тежък, не може да повдигне предвидения товар, защото първо трябва да се повдигне сам. Мотокар, който е твърде обемист, не може да маневрира в тесни складови коридори. Прекалено голяма хидравлична повдигаща система не може да бъде интегрирана в оборудването. Хидравличният повдигащ цилиндър предлага най-високата плътност на силата от която и да е технология за линейни задвижвания, което го прави единственият практичен избор за тежки приложения.

За да оцените предимството на плътността на хидравличната сила, сравнете хидравличен повдигащ цилиндър с електрически линеен задвижващ механизъм. Типичен електрически задвижващ механизъм с ход от 100 mm и номинална сила от 10 kN (1 тон) тежи приблизително 15-20 kg. Хидравличен повдигащ цилиндър със същия ход и номинална сила тежи приблизително 5-8 kg. Хидравличният цилиндър е два до три пъти по-лек за същата сила. Когато изискваната сила се увеличи до 100 kN (10 тона), електрическият задвижващ механизъм става непрактично голям и тежък, докато хидравличният цилиндър остава компактен. Ето защо електрическите задвижващи механизми са ограничени до леки приложения, докато хидравличните цилиндри доминират при тежко повдигане.

Плътността на силата на хидравличния повдигащ цилиндър може допълнително да се увеличи чрез увеличаване на работното налягане. Съвременните хидравлични системи работят при налягане до 350 бара, а някои специализирани системи работят при 700 бара. При 700 бара цилиндър със 100 mm бутало генерира сила от 550 kN (55 тона), но самият цилиндър тежи по-малко от 50 kg. Тази изключителна плътност на силата позволява проектирането на компактно, мощно подемно оборудване, което може да се транспортира и работи в среда с ограничено пространство. Таблицата по-долу сравнява плътността на силата на различните технологии на задвижването.

В Raydafon Technology Group Co., Limited, ние проектираме нашите хидравлични повдигащи цилиндри, за да увеличим максимално плътността на силата, без да компрометираме безопасността или издръжливостта. Използваме стомани с висока якост и усъвършенствани технологии за уплътняване, за да гарантираме, че нашите бутилки могат да работят при налягане до 700 бара. Нашата фабрика също предлага персонализирани дизайни за приложения, които изискват оптимален баланс на сила, размер и тегло. Плътността на силата на хидравличния повдигащ цилиндър е причината той да е гръбнакът на подемното оборудване.

3. Как прецизният контрол определя безопасното и ефикасно повдигане?

Генерирането на сила е само половината от историята. Хидравличният повдигащ цилиндър също трябва да контролира тази сила с точност. При подемно оборудване неконтролираното движение може да бъде катастрофално. Кран, който сваля товара си твърде бързо, може да доведе до люлеене на товара, потенциално да удари работници или конструкции. Мотокар, който повдига вилиците си твърде рязко, може да дестабилизира товара, причинявайки падането му. Подемна платформа, която не спира на правилната височина, може да причини нараняване на персонала. Следователно прецизното управление на хидравличния повдигащ цилиндър е също толкова важно, колкото и неговата способност за генериране на сила.

Прецизното управление в хидравличния повдигащ цилиндър се постига чрез комбинация от дизайн на хидравлична верига, вентилна технология и дизайн на цилиндър. Хидравличната верига контролира потока на течността към и от цилиндъра. Пропорционалните клапани и серво клапаните позволяват плавен, безстепенно регулиране на скоростта на цилиндъра. Дизайнът на цилиндъра - включително омекотяването в края на хода - предотвратява ударни натоварвания, когато цилиндърът достигне своя предел. Повърхностното покритие на пръта и дизайнът на уплътнението минимизират приплъзването, осигурявайки плавно движение дори при много ниски скорости. Таблицата по-долу очертава ключовите елементи на прецизния контрол в хидравличен повдигащ цилиндър.

Прецизното управление на хидравличния повдигащ цилиндър е особено важно при приложения като въздушни работни платформи, където платформата трябва да бъде позиционирана точно на желаната височина и задържана там без дрейф. Също така е от решаващо значение при системи за синхронизирано повдигане, където множество цилиндъра трябва да се движат в перфектен унисон, за да повдигнат голям, небалансиран товар. В Raydafon нашата фабрика проектира хидравлични повдигащи цилиндри с прецизно обработени компоненти и усъвършенствани системи за уплътняване, за да осигури контролната производителност, която тези приложения изискват. Ние също работим в тясно сътрудничество с нашите клиенти, за да оптимизираме хидравличната верига и избора на клапани за тяхното специфично подемно оборудване.

4. Какви са ключовите технически спецификации на нашия хидравличен повдигащ цилиндър?

Ефективността на хидравличния повдигащ цилиндър се определя от набор от ключови технически спецификации. Тези спецификации позволяват на инженерите да изберат правилния цилиндър за тяхното приложение и да предвидят неговата производителност. Най-важните спецификации са диаметър на отвора, диаметър на пръта, дължина на хода, работно налягане и тип на монтаж. Тези параметри определят силата, скоростта и обвивката на цилиндъра. В Raydafon Technology Group Co., Limited, ние произвеждаме хидравлични повдигащи цилиндри в широк диапазон от спецификации и можем да персонализираме всеки параметър, за да отговорим на специфичните изисквания на приложението.

Таблицата по-долу предоставя обобщение на стандартните спецификации за нашата продуктова линия хидравлични повдигащи цилиндри.

В допълнение към тези стандартни спецификации, нашата фабрика предлага набор от опции и аксесоари за нашите хидравлични повдигащи цилиндри. Те включват интегрирани клапани за задържане на товара, сензори за положение и лагери в края на пръта. Ние също така предоставяме персонализирани покрития и материали за екстремни среди, като морски или офшорни приложения. Всеки хидравличен повдигащ цилиндър, който произвеждаме, се тества, за да се провери неговата производителност и цялост. Ние провеждаме тестове за статично налягане, тестове за динамични цикли и тестове за течове, за да гарантираме, че цилиндърът отговаря на изискваните стандарти. Нашият ангажимент за качество и прецизност е това, което прави нашите хидравлични повдигащи цилиндри гръбнакът на подемното оборудване по целия свят.

5. Как приложното инженерство определя избора на цилиндър?

Изборът на правилния хидравличен повдигащ цилиндър за конкретно повдигащо приложение не е просто въпрос на избор на най-големия или най-мощния модел. Това изисква внимателен анализ на изискванията на приложението, включително натоварването, профила на движение, околната среда и наличното пространство. Процесът на подбор включва серия от инженерни изчисления и дизайнерски решения. Следните са ключовите фактори, които трябва да се имат предвид.

Анализ на натоварването:Първата стъпка е да се определи максималното натоварване, което цилиндърът трябва да повдигне. Това включва теглото на полезния товар, теглото на повдигащата конструкция и всички динамични сили, причинени от ускорение или удар. След това се прилага коефициент на безопасност, за да се отчетат несигурностите и условията на претоварване. Необходимата сила определя диаметъра на отвора и работното налягане.

Профил на движение:Профилът на движение определя как трябва да се движи товарът. Трябва ли да се движи бързо или бавно? Трябва ли да спира на точни позиции? Трябва ли да задържи позицията си при натоварване? Отговорите на тези въпроси определят необходимия дебит, вида на вентила и необходимостта от устройства за задържане на товара.

Условия на околната среда:Средата, в която работи цилиндърът, влияе върху избора на материали и уплътнения. Цилиндър, работещ в корозивна среда, изисква неръждаема стомана или специални покрития. Цилиндър, работещ при екстремни температури, изисква специални уплътнения и течности. Цилиндър, работещ в прашна среда, изисква чистачки и защитни ботуши.

Пространски ограничения:Наличното пространство определя вида на монтажа и общите размери на цилиндъра. В някои приложения е необходим компактен цилиндър с къс ход. При други е необходим цилиндър с дълъг ход и голям отвор. Видът на монтаж трябва да е съвместим с конструкцията, към която е прикрепен цилиндърът.

Таблицата по-долу обобщава основните критерии за избор на хидравличен повдигащ цилиндър.

В Raydafon нашият инженерен екип работи в тясно сътрудничество с клиентите, за да избере оптималния хидравличен повдигащ цилиндър за тяхното приложение. Ние предоставяме подробна техническа поддръжка, включително изчисления на силата, анализ на движението и избор на материал. Нашата фабрика предлага и индивидуални дизайни за приложения, които изискват нестандартно решение. Като комбинираме нашия инженерен опит с нашите производствени възможности, ние гарантираме, че всеки хидравличен повдигащ цилиндър, който доставяме, отговаря на специфичните нужди на подемното оборудване, което ще захранва.

6. Често задавани въпроси (FAQ)

Въпрос 1: Каква е типичната продължителност на живота на хидравличен повдигащ цилиндър?

Отговор: Животът на хидравличния повдигащ цилиндър зависи от условията на работа и поддръжка. При нормални условия, с правилна поддръжка, висококачественият хидравличен повдигащ цилиндър може да издържи 10-15 години или повече. Основните износващи се елементи са уплътненията, които могат да бъдат сменени по време на рутинен основен ремонт. В Raydafon Technology Group Co., Limited, ние проектираме нашите бутилки за минимум 1 милион цикъла и предоставяме насоки за поддръжка, за да помогнем на нашите клиенти да увеличат максимално живота на своите бутилки.

Въпрос 2: Как да разбера дали моят хидравличен повдигащ цилиндър трябва да бъде сменен или ремонтиран?

Отговор: Признаците, че хидравличният повдигащ цилиндър се нуждае от внимание, включват външни течове, загуба на повдигаща сила, необичаен шум по време на работа и дрейфиране под товар. В много случаи цилиндърът може да бъде ремонтиран чрез подмяна на уплътненията. Ако цевта или прътът са повредени, може да се наложи смяна на цилиндъра. Нашата фабрика предлага услуга за ремонт и основен ремонт на хидравлични повдигащи цилиндри и можем да ви посъветваме дали ремонтът или подмяната са по-рентабилният вариант.

Въпрос 3: Каква е разликата между еднодействащ и двойнодействащ хидравличен повдигащ цилиндър?

Отговор: Еднодействащият хидравличен повдигащ цилиндър използва хидравлично налягане, за да удължи пръта, и разчита на гравитацията или възвратна пружина, за да го прибере. Цилиндърът с двойно действие използва хидравлично налягане, за да удължи и прибере пръта. Еднодействащите цилиндри са по-прости и по-евтини и се използват в приложения, при които товарът може да прибере цилиндъра. Двойнодействащите цилиндри се използват в приложения, където се изисква контролирано прибиране или когато товарът не осигурява достатъчно сила за прибиране на цилиндъра.

Въпрос 4: Може ли хидравличен повдигащ цилиндър да се използва във вертикално положение?

Отговор: Да, хидравличен повдигащ цилиндър може да се използва във всяка ориентация, включително вертикална, хоризонтална или наклонена. Дизайнът на цилиндъра, включително разположението на лагерите и уплътненията, е адаптиран към ориентацията. При вертикално приложение теглото на пръта и товара трябва да се вземат предвид при проектирането на хидравличната верига и устройствата за задържане на товара. Нашият инженерен екип може да предостави конкретни препоръки за вертикални приложения.

Въпрос 5: Каква поддръжка се изисква за хидравличен повдигащ цилиндър?

Отговор: Изискванията за поддръжка на хидравличен повдигащ цилиндър включват редовна проверка за течове, проверка на нивото и състоянието на хидравличната течност и подмяна на уплътненията на препоръчания интервал. Пръчката трябва да се поддържа чиста и без остатъци. Хидравличната течност трябва периодично да се филтрира и тества. Нашата фабрика предоставя подробно ръководство за поддръжка с всеки хидравличен повдигащ цилиндър и предлагаме обучение за поддръжка за нашите клиенти.

7. Заключение

Хидравличният повдигащ цилиндър е гръбнакът на подемното оборудване, тъй като осигурява плътност на силата, прецизен контрол и надеждност, които никоя друга технология не може да съпостави. От най-големия строителен кран до най-малкия ножичен асансьор, хидравличният повдигащ цилиндър е компонентът, който трансформира хидравличната мощност в контролирано движение, което повдига, позиционира и задържа товари. Способността му да генерира огромна сила от компактен пакет, да контролира тази сила с милиметрова точност и да работи надеждно в най-взискателните среди го прави незаменим в съвременната индустрия.

В Raydafon Technology Group Co., Limited нашата фабрика произвежда хидравлични повдигащи цилиндри повече от две десетилетия. Имаме инженерния опит, производствения капацитет и системите за качество, за да доставяме цилиндри, които отговарят на най-взискателните изисквания. Независимо дали проектирате нова подемна система или поддържате съществуваща, ние ви каним да се свържете с нас, за да обсъдим вашите специфични нужди. Нашият екип е готов да ви помогне да изберете оптималния хидравличен повдигащ цилиндър за вашето приложение.

Свържете се с Raydafon Technology Group Co., Limited днесза да обсъдите вашите изисквания за хидравличен повдигащ цилиндър и да откриете как нашите цилиндри могат да захранват вашето повдигащо оборудване.
