Как да идентифицирате ранните признаци на износване на планетарна скоростна кутия по време на работа?

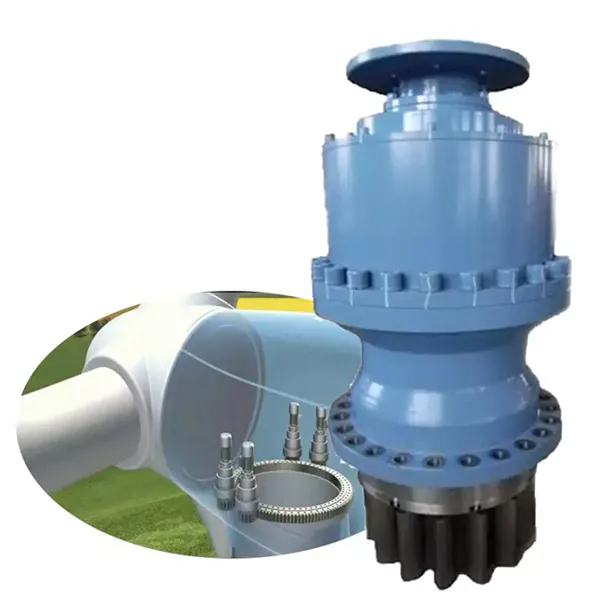

Откриване на ранни признаци на износване в aпланетарна скоростна кутияе критично умение за инженерите по поддръжката и операторите на инсталации, тъй като тези скоростни кутии често са сърцето на тежкотоварни машини в минното дело, цимента, вятърната енергия и морските приложения. Ранното идентифициране не означава изчакване на катастрофален провал; става въпрос за разпознаване на фини промени в моделите на вибрации, температурните профили и състоянието на маслото, които сигнализират за появата на хлътване, надраскване или умора на лагера. ПриRaydafon Technology Group Co., Limited, ние сме проектирали и произвеждали агрегати с планетарни скоростни кутии повече от две десетилетия и нашите полеви данни показват, че повече от 80 процента от повредите на скоростната кутия могат да бъдат предотвратени, ако признаците бъдат уловени през първите 10 процента от живота на компонента. Тази статия предоставя систематичен подход за забелязване на тези предупредителни знаци, използвайки комбинация от онлайн наблюдение, периодични проверки и оперативна осведоменост. Ще ви преведем през специфичните параметри за измерване и праговете, които показват необходимостта от интервенция.

Идентифицирането на ранното износване в планетарна скоростна кутия изисква мултисензорен подход, който интегрира вибрационен анализ, термография, анализ на маслени остатъци и мониторинг на акустичните емисии. Всеки метод е насочен към различен механизъм на повреда: вибрациите улавят дисбаланса и аномалиите на зъбната мрежа, температурата открива увеличаването на триенето и прекъсването на смазването, анализът на маслото разкрива генериране на износване на метал и ескалация на броя на частиците, а акустичната емисия улавя високочестотни вълни на напрежение от зараждащи се пукнатини. Нашата фабрика е разработила цялостен диагностичен протокол за нашите продукти с планетарна скоростна кутия, които ще споделим в това ръководство. Ние също така предоставяме специфични прагови стойности за всеки параметър за наблюдение, получени от тестове на над 2000 скоростни кутии при контролирани условия на натоварване и скорост. До края на тази статия ще бъдете подготвени да приложите стратегия за поддръжка, базирана на състоянието, която може да удължи живота на вашата планетарна скоростна кутия с 300 процента и да елиминира непланирани спирания.

Съдържание

• 1. Какви са основните механизми на износване в планетарна скоростна кутия и техните симптоми?
• 2. Как анализът на вибрациите може да разкрие ранното износване на предавките и лагерите?
• 3. Какви са ключовите работни параметри за наблюдение в нашата серия планетарни редуктори?
• 4. Как анализът на маслото и мониторингът на отломките сигнализират за начална повреда?
• Често задавани въпроси (FAQ)
• Поддръжка за заключение и наблюдение на състоянието

Какви са основните механизми на износване в планетарна скоростна кутия и техните симптоми?

Планетарната скоростна кутия е усъвършенстван комплект от слънчево зъбно колело, планетарни зъбни колела, венец и планетен носач, всички работещи при високи контактни напрежения и скорости на плъзгане. Основните механизми на износване включват абразивно износване (от замърсена смазка), адхезивно износване (надраскване поради разрушаване на граничното смазване), износване от умора (вдлъбнатини и разцепване) и корозивно износване (от влага или агресивни добавки). Всеки механизъм произвежда различни ранни симптоми, които могат да бъдат открити преди скоростната кутия да се повреди катастрофално. Нашата фабрика е документирала, че над 60 процента от повредите на планетарната скоростна кутия произтичат от хлътване на зъбите на планетарното зъбно колело, последвано от разцепване на релсата на лагера. Разбирането на тези механизми ви помага да фокусирате усилията си за наблюдение върху най-уязвимите компоненти.

Ранни симптоми на износване от механизма:

• Абразивно износване:Причинява се от твърди частици (силициев диоксид, остатъци от износване) в маслото. Ранните признаци включват постепенно увеличаване на нивото на шума на скоростната кутия, особено по време на ускорение, и измеримо увеличение на броя на частиците в маслото (код ISO 4406 нараства от 18/16/13 до 21/19/16). Повърхността на зъбите на зъбното колело изглежда матова или матова при внимателно разглеждане, с фини следи от надраскване.
• Адхезивно износване (ожулване):Възниква, когато масленият филм се разпадне поради високи контактни температури или нисък вискозитет. Ранните симптоми включват внезапно покачване на температурата на корпуса на скоростната кутия (повече от 10°C над нормалното стационарно състояние) и периодични пикове на високочестотни вибрации, които съответстват на хармониците на мрежата на зъбното колело. В някои случаи се долавя слаба миризма на изгоряло масло.
• Износване от умора (питинг):Най-често срещаният режим на повреда в конструкциите на планетарни скоростни кутии. Ранните хлътвания се появяват като малки вдлъбнатини върху зъбния дедендум (областта на корена) на планетарните зъбни колела. Симптомите включват характерна промяна в амплитудата на честотата на зацепване на зъбното колело, често нарастваща с 15 до 20 процента спрямо изходната линия, и появата на микроскопични метални частици в масления филтър (видими под микроскоп като частици с неправилна форма 10-50 микрона).
• Умора на лагера:Лагери (конусно-ролкови или цилиндрични) поддържат планетарните щифтове и слънчевото зъбно колело. Ранните признаци включват повишаване на субхармоничните вибрационни ленти (около 1x и 2x скорости на вала) и повишено аксиално движение или "игра" във входящия вал, измеримо с манометър. Също така, характеристичната честота на лагера (BPFO, BPFI) започва да модулира със страничните ленти.

В допълнение към тези механизми, несъответствието и дисбалансът могат да ускорят износването. Планетарна скоростна кутия, работеща с несъосност между входящия и изходящия вал, често показва доминираща 1x ротационна честота в спектъра на вибрациите, придружена от високи нива на 2x и 3x хармоници. Нашата фабрика препоръчва установяване на базова линия за всяка планетарна скоростна кутия, когато е нова или току-що след основен ремонт. Тази базова линия трябва да включва вибрационни спектри, температурни профили и данни за проби от масло. Всяко отклонение от тази базова линия с повече от 10 процента трябва да предизвика подробно разследване. Ние предоставяме услуга за запис на базово ниво за всички наши продукти на планетарни скоростни кутии, като използваме нашия патентован софтуер за наблюдение на състоянието.

Също така е важно да се разбере, че износването не прогресира линейно. След като започне питинг, концентрацията на напрежение ускорява отстраняването на материала и скоростната кутия може да се повреди за по-малко от 100 часа. Тази нелинейна прогресия прави ранното откриване абсолютно критично. Редовните интервали на наблюдение трябва да се основават на работния цикъл на скоростната кутия; за планетарна скоростна кутия, работеща непрекъснато при високо натоварване, препоръчваме ежедневни проверки за вибрации и температура, със седмично вземане на проби от маслото. За по-малко критични приложения може да са достатъчни седмични вибрации и месечен анализ на маслото. Нашата фабрика може да приспособи график за мониторинг въз основа на вашето конкретно приложение и исторически данни.

Как може анализът на вибрациите да разкрие ранното износване на предавките и лагерите?

Анализът на вибрациите е най-мощният безразрушителен инструмент за откриване на ранно износване в планетарна скоростна кутия. Уникалната геометрия на планетарните зъбни предавки - с множество планети, зацепващи се едновременно - създава сложна вибрационна сигнатура, но опитни анализатори могат да извлекат богата диагностична информация от честотната област. Ключът е да погледнете отвъд общото ниво на вибрации и да се съсредоточите върху специфични честотни ленти и структури на страничните ленти. Нашата фабрика използва анализ на вибрациите като основен тест за приемане на всяка планетарна скоростна кутия, която произвеждаме, и сме изградили огромна база данни със сигнатури за повреда. В този раздел ние разбиваме специфичните вибрационни индикатори за ранно износване.

Критични параметри за анализ на вибрациите и техните показатели за износване:

• Честота на зацепване на зъбно колело (GMF) и нейните хармоници:GMF се изчислява като броят на зъбите на слънчевото или венецът се умножи по скоростта на въртене на вала. В здрава планетарна скоростна кутия амплитудата на GMF е стабилна. Ранното образуване на дупки или напукване на който и да е зъб на зъбно колело ще доведе до повишаване на амплитудата на GMF с 20 до 40 процента и страничните ленти ще се появят около GMF на интервали, равни на скоростта на въртене на планетарния носач. Разстоянието между страничните ленти е ключова диагностика: ако страничните ленти са разделени от носещата честота, това показва локализиран дефект (напр. единичен зъб с вдлъбнатини). Ако страничните ленти са разделени от честотата на преминаване на планетата (брой планети, умножен по скоростта на носача), това показва разпределен дефект (напр. износване на всички планети).
• Характеристика на лагера (BCF):Всеки компонент на лагера (вътрешен пръстен, външен пръстен, търкалящи елементи, клетка) има уникален честотен сигнатур. Ранното износване на лагера причинява увеличаване на амплитудата при BPFO (честота на подаване на сачмен външен пръстен) или BPFI (честота на подаване на сачмен вътрешен пръстен) и техните хармоници. Важно е, че тези честоти често са по-ниски от GMF и могат да бъдат маскирани. Нашата фабрика препоръчва използването на високочестотна демодулация (анализ на обвивката) за извличане на тези сигнали, тъй като въздействието на износването произвежда високочестотни резонанси, които се демодулират, за да разкрият честотите на дефекта на лагера.
• Субхармонични и частични хармоници:Ако зъб на зъбно колело е силно нарязан или напукан, скоростната кутия може да покаже субхармоници при 0,5x GMF или 0,33x GMF. Те възникват от нелинейности в твърдостта на мрежата на зъбното колело. Според нашия опит субхармониците са индикатор на късен етап, но те потвърждават, че е необходимо незабавно действие.
• Анализ на формата на вълната във времева област:Наблюдаването на необработената форма на вълната на ускорението може да покаже ударни импулси, които съответстват на зацепването на зъбите. С напредване на износването, формата на вълната може да покаже "отрязване", където върховете са изрязани поради пластична деформация или отломки между зъбите. Простото увеличение на амплитудата от пик до пик над 1,5 пъти базовата линия е ясно предупреждение.

За практическо приложение нашата фабрика препоръчва инсталирането на акселерометри на корпуса на планетарната скоростна кутия в три позиции: радиално от страната на входа, радиално от страната на изхода и аксиално в края на входящия вал. Тези позиции улавят доминиращите режими на вибрация. Предлагаме да използвате колектор на данни с честотен диапазон от 10 Hz до 10 kHz и разделителна способност от поне 1600 реда. За непрекъснато наблюдение ние предлагаме специална система за наблюдение на състоянието, която автоматично сравнява спектъра на вибрациите спрямо базовата линия и генерира предупреждения, когато праговете бъдат превишени. Тази система помогна на нашите клиенти да намалят неочакваните повреди на планетарната скоростна кутия с над 70 процента.

Тълкуването на данните за вибрациите изисква опит, но има универсални червени знамена: внезапно увеличение на общата вибрация с повече от 30 процента за кратък период (напр. една седмица), появата на ясни странични ленти около GMF и изместване във фазата на 1x ротационния сигнал. Нашата фабрика предоставя видеоклипове за обучение и референтни спектри за нашите модели планетарни скоростни кутии, което позволява на екипите за поддръжка бързо да придобият опит в диагностиката на вибрации. Не забравяйте, че целта не е просто да се открие износването, а да се идентифицира основната причина - независимо дали става дума за неправилно центриране, дисбаланс, влошаване на качеството на смазката или присъщи производствени дефекти.

Какви са ключовите работни параметри за наблюдение в нашата серия планетарни скоростни кутии?

Raydafon произвежда гама от модели планетарни скоростни кутии за различни нива на мощност и предавателни числа. Всеки модел има специфични работни ограничения и прагове за наблюдение. Таблицата по-долу представя ключовите параметри за нашите три най-популярни серии: PGS-400 за промишлени приложения със средна натовареност, PGS-800 за тежкотоварни минни и циментови работи и PGS-1200 за вятърни турбини с висок въртящ момент и корабно задвижване. Всички данни се основават на обширни тестове на нашата фабрика и обратна връзка на място. Подчертаваме, че тези параметри трябва да се наблюдават в контекста – очаква се леко отклонение при колебания в натоварването, но постоянните тенденции са истинската аларма.

В допълнение към тези стандартни параметри, нашата фабрика препоръчва независимо следене на скоростта на планетарния носач и скоростта на въртене на слънчевото зъбно колело, тъй като разликите могат да показват износване на зъбите или приплъзване на лагера. Доставяме сензори за скорост и целеви колела като допълнителни аксесоари. Температурата трябва да се измерва от страната на входа, страната на изхода и масления картер; разлика от повече от 10°C между входната и изходната страна предполага неравномерно натоварване или липса на смазване. Нашите продукти с планетарна скоростна кутия се доставят с вградени гнезда за термодвойки за лесно инсталиране на сензора.

Ние също така предоставяме услуга за регистриране на данни, която записва всички работни параметри и генерира седмични отчети за тенденциите. Тези отчети включват диаграми за статистически контрол на процеса (SPC), които подчертават всеки параметър, надвишаващ контролните граници. Например, ако скоростта на вибрациите от изходната страна показва последователна възходяща тенденция в продължение на 5 последователни дни, нашата система ще я маркира за проверка. Този подход, базиран на тенденции, е много по-надежден от алармите, базирани само на прагове, тъй като филтрира нормалните колебания. Нашата фабрика внедри тази система в нашата собствена производствена линия и тя ни помогна да идентифицираме проблемите с монтажа, преди те да станат проблеми с качеството. Горещо препоръчваме да приемете подобен подход за вашия парк с планетарни скоростни кутии.

Как анализът на маслото и мониторингът на отломките сигнализират за начална повреда?

Анализът на маслото е допълнение към анализа на вибрациите при ранно откриване на износване. Докато вибрациите ви дават механичния подпис на планетарната скоростна кутия, анализът на маслото ви казва химичното и физическото състояние на смазката и остатъците, суспендирани в нея. Износващи се метали като желязо, мед, калай и хром се генерират при износване на компонентите и тяхната концентрация в маслото е право пропорционална на степента на износване. Нашата фабрика е съпоставила специфични метални съотношения с различни режими на повреда: повишеното желязо с хром показва износване на зъбите на зъбното колело; медта с калай предполага износване на клетката на лагера; и силиций показва замърсяване от разрушаване на уплътнението или навлизане на външна мръсотия.

Ключови параметри за анализ на маслото и тяхното въздействие върху износването:

• Брой частици (код по ISO 4406):Чистата планетарна скоростна кутия трябва да поддържа ISO 4406 код 18/16/13 или по-добър. Ако кодът се покачи до 20/18/15, това показва значително увеличение на остатъците от износване и маслото трябва да се филтрира или смени. Код от 22/20/17 е критично предупреждение, което изисква незабавно изключване и проверка. Нашата фабрика препоръчва вземане на проби от масло на всеки 250 часа работа през първите 1000 часа, след което се удължава до 500 часа след установяване на базовата линия.
• Спектрометричен анализ на масло (SOAP):Измерва концентрацията на елементи в части на милион (ppm). Типични алармени нива: желязо > 100 ppm, мед > 30 ppm, силиций > 25 ppm. Тези нива може да варират в зависимост от дизайна на скоростната кутия, но внезапното удвояване на който и да е елемент за период от 100 часа е ясен знак за необичайно износване.
• Вискозитет на маслото и общо киселинно число (TAN):Вискозитетът не трябва да се отклонява с повече от 10 процента от първоначалния клас. Увеличаването на вискозитета показва окисление или замърсяване; намалението показва разреждане или разпадане. TAN трябва да се наблюдава; увеличение на TAN с повече от 2,0 mg KOH/g в сравнение с прясно масло предполага окисляване, което може да насърчи корозията.
• Мониторинг на железни отпадъци (количествен):Препоръчваме да използвате магнитен щепсел или онлайн сензор за железни отломки за улавяне и количествено определяне на железни частици. Внезапното увеличение на "плътността на желязото" (измерено в mg/L) с повече от 200 процента спрямо изходното ниво е ранен индикатор за износване на предавка или лагер. Нашите продукти с планетарна скоростна кутия се доставят с опционални магнитни дренажни тапи и предлагаме цифров монитор за железни отпадъци, който предоставя данни в реално време.

Практически пример: В циментова мелница с планетарен редуктор, работеща на 800 kW, нашата фабрика установи постепенно увеличаване на съдържанието на желязо от 45 ppm до 85 ppm за три месеца, докато вибрациите останаха стабилни. Тенденцията в анализа на маслото предполага абразивно износване. При проверка установихме, че масленият филтър е повреден, позволявайки навлизането на прах. След смяната на филтъра и промиването на системата, съдържанието на желязо спада обратно до 50 ppm и катастрофалната повреда е предотвратена. Този случай подчертава значението на анализа на маслото, дори когато вибрациите изглеждат нормални.

За оптимално вземане на проби от масло нашата фабрика препоръчва използването на специални отвори за вземане на проби, разположени на линията за връщане на маслото, където маслото е добре смесено и представително за състоянието на картера. Осигуряваме комплекти за вземане на проби, които включват спринцовки, бутилки и предварително платени лабораторни пощи за удобно тестване. Нашият технически екип може също така да интерпретира доклада за анализ на маслото и да предостави приложими препоръки. Със стабилна програма за анализ на масло можете да откриете износването месеци преди то да стане видимо при вибрации или температура, което ви позволява да планирате поддръжка, когато ви е удобно, вместо в авариен режим.

Често задавани въпроси (FAQ)

Въпрос 1: Колко често трябва да извършвам анализ на вибрациите на планетарна скоростна кутия при непрекъсната работа?

Отговор: За планетарна скоростна кутия, работеща 24 часа в денонощието, 7 дни в седмицата при пълно натоварване, препоръчваме извършване на базово измерване на вибрациите при монтажа, последвано от седмично събиране на данни за първия месец, след това месечни измервания, след като базовата линия се стабилизира. Въпреки това, ако забележите необичайно повишаване на температурата или шум, незабавно направете анализ на вибрациите. За критични приложения (напр. скоростни кутии на вятърни турбини) препоръчваме непрекъснат онлайн мониторинг на вибрациите с предупреждения в реално време. Нашата фабрика предлага както преносими, така и постоянни решения за наблюдение. Като основно правило интервалът на наблюдение не трябва да бъде по-дълъг от 1 процент от очаквания живот на лагера L10, така че за скоростна кутия, проектирана за 50 000 часа живот, тримесечният анализ е приемлив, но месечният е по-безопасен.

Въпрос 2: Кой е най-надеждният индикатор за ранна хлътване на зъбите на планетарното зъбно колело?

Отговор: Най-надеждният показател е амплитудната модулация на честотата на зацепване на зъбното колело (GMF) от честотата на въртене на планетарния носач. В здрава планетарна скоростна кутия GMF е силен, но стабилен. Когато питингът започне на един или повече планетарни зъби, амплитудата на GMF се увеличава и страничните ленти се появяват на интервали от носеща честота. В допълнение, формата на вибрационната вълна ще покаже ударен импулс на същия интервал като зъба с ямка, преминаващ през сензора. Използвайки спектрален анализ с висока разделителна способност (1600 линии или повече) и обработка на peakHold, можете да откриете питинг, когато амплитудата на страничната лента надвишава 5 процента от амплитудата на GMF. Нашата фабрика е разработила собствен алгоритъм, който автоматично отбелязва това състояние.

Въпрос 3: Мога ли да разчитам само на наблюдение на температурата, за да открия ранното износване?

Отговор: Наблюдението на температурата е ценно, но не е достатъчно само по себе си. Въпреки че внезапното повишаване на температурата (напр. 10°C над нормалното) може да показва повреда в смазването или прекомерно триене от напреднало износване, то често е симптом на късен етап. Докато температурата надхвърли значително нормалния диапазон, щетите може вече да са необратими. Затова препоръчваме да използвате мониторинг на температурата като вторична проверка, съчетана с анализ на вибрации и масло. Ранното износване може да не генерира достатъчно топлина за повишаване на температурата на маслото, но ще промени профила на вибрациите и маслените остатъци. Така че температурата е полезно потвърждение, но не и основният метод за откриване.

Въпрос 4: Как да различа остатъците от износване от зъбните колела и остатъците от лагерите?

Отговор: Формата на частиците и елементният състав помагат да се разграничи източникът. Износването на предавките обикновено произвежда люспи или стърготини (от вдлъбнатини) с високо съдържание на желязо и назъбени ръбове. Износването на лагера произвежда сферични или цилиндрични частици (от умората на търкалящия елемент) със смес от желязо, хром и понякога мед или калай от клетката. Спектрометричният анализ на маслото (SOAP) осигурява елементарния състав, докато анализът на морфологията на частиците (използвайки микроскоп или автоматизиран анализатор на формата на частиците) осигурява формата. Нашата фабрична диагностична услуга включва както SOAP, така и ферография за определяне на източника на отломки. Ако съотношението желязо към мед е високо (над 10:1), това предполага износване на предавката; ако съотношението е ниско (под 5:1), това може да означава износване на лагера.

Въпрос 5: Какви незабавни стъпки трябва да предприема, ако открия ранни признаци на износване в моята планетарна скоростна кутия?

Отговор: Първо, не го пренебрегвайте. Запишете всички данни (вибрации, температура, проба от масло) и сравнете с последните 3 показания, за да потвърдите тенденцията. Ако видите постоянно увеличение, намалете натоварването на скоростната кутия с 20 до 30 процента, за да забавите степента на износване. След това увеличете честотата на наблюдение до ежедневно или на смени. След това поръчайте подробен анализ на маслото и помислете за визуална проверка с бороскоп през отвора за проверка. Ако износването е локализирано (напр. единичен зъб), може да успеете да пуснете скоростната кутия за ограничено време до планирано спиране. Ако износването е разпределено (напр. множество зъби или остатъци от лагер), планирайте смяна на скоростната кутия или основен ремонт в най-ранния удобен момент. Свържете се с Raydafon Technology Group Co., Limited за експертни насоки и наличност на резервни части.

Заключение: Проактивният мониторинг спасява вашата планетарна скоростна кутия

Идентифицирането на ранни признаци на износване в планетарна скоростна кутия е комбинация от технология и бдителност. Чрез системно прилагане на анализ на вибрациите, мониторинг на температурата, анализ на маслото и откриване на отломки, можете да уловите механизми на износване като хлътване, надраскване и умора на лагера в зародиш, предотвратявайки внезапни повреди и удължавайки живота на скоростната кутия. Нашата фабрика в Raydafon Technology Group Co., Limited е проектирала нашите продукти с планетарна скоростна кутия, така че да могат да се наблюдават, с вградени сензорни портове и точки за вземане на проби от масло, и ние предоставяме цялостно обучение за интерпретиране на данните. Инвестицията в програма за мониторинг на добро състояние е малка в сравнение с цената на катастрофална повреда, която може да включва загуба на производство, повреда на оборудването и рискове за безопасността.
