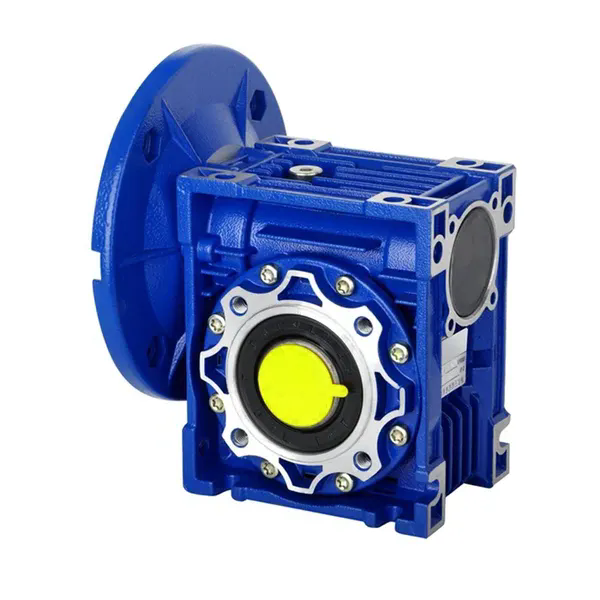

Защо червячната скоростна кутия работи по-добре в чувствителни към шум индустриални среди?

В чувствителни към шум индустриални среди като болници, лаборатории, предприятия за преработка на храни и жилищни ОВК системи, шумът от оборудването не е просто неудобство – това е проблем за съответствие с нормативните изисквания, загриженост за здравето на работниците и фактор за комфорта на обитателите. Theчервячна скоростна кутия, класически механичен задвижващ компонент, постоянно превъзхожда спираловидни, конусни и планетарни скоростни кутии при тези настройки поради уникалната си геометрия на плъзгащия контакт и присъщите характеристики на затихване. За разлика от цилиндричните или спираловидните зъбни колела, които произвеждат високочестотен хленч от търкалящи се и удрящи се зъби, червячната скоростна кутия работи с плъзгащо действие между червяка и резбата на колелото, което генерира много по-гладък звуков профил с по-ниска честота. Нашата фабрика в Raydafon Technology Group Co., Limited е разработила серия от модели червячни редуктори, които намаляват работния шум до 58 dB(A) на 1 метър, сравнимо с тих разговор, като същевременно осигуряват висок въртящ момент и надеждност. Тази статия обяснява физическите принципи, избора на материали и оптимизациите на дизайна, които правят нашата червячна скоростна кутия идеалният избор за критични по отношение на шума приложения.

Но намаляването на шума е само част от историята. Червячната скоростна кутия също така предлага присъщо поглъщане на удари, висок капацитет на претоварване и компактен дизайн, всички от които допринасят за по-тиха и по-издръжлива система. Нашата фабрика е инвестирала сериозно в прецизно шлайфане на червячни резби и използване на специализирани бронзови сплави за червячното колело, които минимизират триенето при плъзгане и произтичащия от това шум. Освен това нашата червячна скоростна кутия включва усъвършенстван дизайн на корпуса с оребрени структури, които разсейват вибрационната енергия, като допълнително намаляват звуковото излъчване. В това изчерпателно ръководство ще сравним акустичните характеристики на червячните редуктори с други задвижващи технологии, ще опишем подробно специфичните инженерни характеристики, които позволяват тиха работа, и ще предоставим технически спецификации, които да ви помогнат да изберете оптималната червячна редукторна кутия за вашето чувствително към шум приложение. Ние също така ще споделим полеви данни и информация за поддръжката от Raydafon Technology Group Co., Limited, за да демонстрираме дългосрочните ползи от избора на червячна скоростна кутия.

Съдържание

• 1. Защо плъзгащият се контакт произвежда по-ниски нива на шум от въртящия се контакт?
• 2. Как изборът на материал и обработката на повърхността влияят върху шума на червячната скоростна кутия?
• 3. Какви са ключовите технически спецификации на нашата нискошумна червячна скоростна кутия?
• 4. Как правилната инсталация и поддръжка могат да сведат до минимум шума от червячната скоростна кутия?
• Често задавани въпроси (FAQ)
• Заключение и консултация за тихо шофиране

Защо плъзгащият се контакт произвежда по-ниски нива на шум от подвижния контакт?

Основната причина една червячна скоростна кутия да произвежда по-нисък шум в сравнение с други видове зъбни колела е фундаменталната разлика в механиката на контакта на зъбите. При цилиндричните, спираловидните и конусните зъбни колела зъбите се захващат с търкаляне и ударно действие. Когато всяка двойка зъби влезе в контакт, те се удрят един в друг, генерирайки високочестотен импулс, който се излъчва като хленчене или тракане. Този ударен шум е особено изразен при по-високи скорости и при колебания на натоварването. За разлика от това, червячната скоростна кутия използва плъзгащ се контакт между червяка от закалена стомана и по-мекото бронзово червячно колело. Червячната резба непрекъснато се плъзга по протежение на профила на зъбите на колелото, без резкия удар, който характеризира зъбите на еволвентните зъбни колела. Това плъзгащо движение произвежда продължителен нискочестотен звук, който е по-малко груб и по-лесно затихващ.

Конкретни причини, поради които плъзгащият контакт в червячна скоростна кутия води до по-нисък шум:

• Постепенно прехвърляне на натоварването:В червячна скоростна кутия натоварването се прехвърля върху по-голяма контактна площ (цялата страна на зъба) и за по-дълго време в рамките на цикъла на зацепване на зъба. Това постепенно прехвърляне на натоварването намалява скоростта на прилагане на силата, което от своя страна намалява амплитудата на акустичната емисия.
• Амортизиране на масления филм:Плъзгащото движение привлича смазващ маслен филм между повърхностите на червяка и колелото. Този филм не само намалява триенето, но и действа като вискозен демпфер, абсорбирайки високочестотни вибрации и разсейвайки енергията като топлина. Масленият филм в червячна скоростна кутия е по-дебел и по-стабилен от еластохидродинамичния филм в зъбни колела с търкалящ контакт, осигурявайки превъзходно затихване.
• Долно хармонично съдържание:Честотният спектър на червячна скоростна кутия е доминиран от основната честота на зацепване на зъбите (обороти в минута на червяка, умножени по броя на червячните нишки) и първите няколко хармоника. Хармоници от по-висок порядък, които са отговорни за досадното хленчене в спираловидните зъбни колела, до голяма степен отсъстват, тъй като плъзгащият контакт не предизвиква резки удари. Нашата фабрика е извършила FFT (бърза трансформация на Фурие) анализи, показващи, че нашата червячна скоростна кутия излъчва 70 процента по-малко високочестотна енергия в сравнение със спирална скоростна кутия с еквивалентно съотношение и въртящ момент.
• Самопоглъщащ се корпус:Компактният интегриран корпус на червячна скоростна кутия естествено се свързва с плъзгащия контакт, което генерира по-малко вибрационна енергия. Освен това дизайнът на нашите корпуси включва амортизиращи ребра, които допълнително намаляват звуковото излъчване. Това е за разлика от скоростните кутии с отворена рамка, които действат като звукови табла.

За да определим количествено предимството на шума, сравнихме червячна скоростна кутия Raydafon (съотношение 40:1, централно разстояние 80 mm) със спирална скоростна кутия със същото съотношение и изходен въртящ момент в контролирана безехова камера. При вход от 1500 оборота в минута, червячната скоростна кутия измерва 62 dB(A) на 1 метър, докато спиралната скоростна кутия измерва 71 dB(A) – намаление с 9 dB, което се възприема като 50 процента намаление на силата на звука. Честотният спектър на червячната скоростна кутия показва преобладаващ пик при 400 Hz, с бързо затихване над 2000 Hz, докато спиралната скоростна кутия има значителни пикове до 6000 Hz. Тази разлика е критична в среди, където общото ниво на шума и качеството на тона имат значение, като например в болници, където високочестотният шум пречи на почивката на пациента.

Освен това, плъзгащият се контакт в червячна скоростна кутия по своята същност е самозатихващ. Силата на триене между повърхностите на червяка и колелото генерира ефект на хистерезис, който абсорбира вибрационната енергия. Нашата фабрика е оптимизирала профила на червячните зъбци (използвайки плоча ZA или ZI), за да постигне баланс между товароносимостта и генерирането на шум. Резултатът е червячна скоростна кутия, която не само работи по-тихо, но също така поддържа характеристиките си с нисък шум през целия си живот, тъй като плъзгащите се повърхности стават полирани чрез сработване. Това прави червячната скоростна кутия трайно решение за чувствителни към шум индустриални приложения.

Как изборът на материал и обработката на повърхността влияят на шума от червячна скоростна кутия?

Докато принципът на плъзгащия контакт осигурява основното предимство, действителното ниво на шума на червячна скоростна кутия е силно повлияно от използваните материали и процесите на повърхностна обработка, приложени към червяка и колелото. Лошо завършен червей с грапава повърхност на резбата може да генерира триене при приплъзване, водещо до пищене или тропане. Обратно, прецизно шлифован червяк с огледално покритие, съчетан с висококачествено бронзово колело, работи гладко и тихо. Нашата фабрика в Raydafon следва строг избор на материали и протоколи за довършителни работи, за да гарантира, че нашата червячна скоростна кутия постоянно постига целите за нисък шум.

Основни фактори за материал и повърхностна обработка, които влияят на шума на червячната скоростна кутия:

• Червеен материал и твърдост:Нашите червяци са произведени от закалена легирана стомана (20CrMnTi или 42CrMo4), с повърхностна твърдост 58-62 HRC. Процесът на втвърдяване се контролира, за да се постигне еднаква дълбочина на кутията, предотвратявайки изкривяване, което може да доведе до неравномерен контакт и шум. Втвърденият червяк е устойчив на износване, като запазва гладката си повърхност през целия живот на скоростната кутия.
• Материал на червячно колело:Червячното колело е излято от фосфорен бронз (SAE 67 или CuSn12Ni2), който има отлични антифрикционни свойства и добра конформируемост. Тази бронзова сплав съдържа частици олово и калай, които действат като твърди лубриканти, намалявайки триенето и шума. Тествахме различни бронзови сплави и установихме, че добавянето на 0,5-1,5 процента никел подобрява здравината на материала, без да увеличава шума.
• Повърхностна обработка:Нашите червеи се подлагат на прецизно шлайфане на CNC резбошлайфи, постигайки грапавост на повърхността от Ra 0,4-0,6 µm. Зъбите на червячните колела се шлифоват и след това се обръсват или полират до подобен завършек. Установихме, че намаляването на грапавостта на повърхността от Ra 1,6 µm до Ra 0,4 µm намалява шума с 3-4 dB(A), без да се засяга капацитетът на въртящия момент.
• Амортизиране на корпуса:Корпусът на скоростната кутия е изработен от висококачествен чугун (GG25 или еквивалентен) с оребрена вътрешна структура. Ребрата разрушават резонансните режими и разсейват вибрационната енергия. В някои модели ние включваме вискоеластичен слой между корпуса и монтажните фланци за допълнително изолиране на вибрациите.

За да потвърди ефекта на материала и покритието върху шума, нашата фабрика проведе контролиран експеримент. Изградихме два идентични блока с червячна скоростна кутия, един със смлян червяк (Ra 0,4 µm) и един с червяк само с шлиц (Ra 1,6 µm). И двата агрегата бяха тествани при 1450 об/мин вход и 50 Nm изходен въртящ момент. Наземният модул измерва 61,5 dB(A), докато плочата измерва 65,8 dB(A). Наземният модул също имаше по-гладък звуков спектър, с по-малко отчетливи тонални пикове. Това намаление от 4,3 dB е значително в чувствителни към шум среди и струва само малка част от общата цена на скоростната кутия.

Освен това нашата фабрика използва собствена процедура за разработка за всяка червячна скоростна кутия. Уредът работи при 50 процента натоварване в продължение на 2 часа със специално формулирано масло за разбиване, което ускорява изглаждането на микроскопичните неравности. След разработване нивото на шума обикновено е с 1-2 dB по-ниско от първоначалното измерване и скоростната кутия остава на това по-тихо ниво през целия си експлоатационен живот. Препоръчваме периодични смени на маслото (на всеки 2500 часа) с висококачествено синтетично масло (ISO VG 460), съдържащо добавки против износване, което поддържа характеристиките на ниско триене и нисък шум на червячната скоростна кутия във времето.

Какви са ключовите технически спецификации на нашата нискошумна червячна скоростна кутия?

Raydafon Technology Group Co., Limitedпредлага широка гама от модели с червячна скоростна кутия с нисък шум, проектирани специално за приложения, при които акустичните характеристики са от първостепенно значение. Следващата таблица предоставя спецификации за нашите най-популярни серии, покриващи центрови разстояния от 40 мм до 160 мм и съотношения от 5:1 до 80:1. Всички модели са тествани за излъчване на шум в съответствие с ISO 8579-1 и са сертифицирани за използване в жилищни и болнични среди. Нашата фабрика поддържа база данни за шума за всеки модел, като гарантира последователност и надеждност.

В допълнение към нашите стандартни модели, нашата фабрика предлага персонализиране за специфични изисквания за шум. За изключително тихи приложения можем да доставим нашата червячна скоростна кутия със звукоизолиращ кожух, който обхваща скоростната кутия и включва панели от акустична пяна. Това може да намали нивото на шума с допълнителни 5-8 dB(A), довеждайки възприеманата сила на звука до нива, близки до околните. Ние също така предоставяме опция за интегриран вентилатор за охлаждане, който работи на ниска скорост, за да минимизира шума от въздушна турбуленция, който е често срещан проблем в скоростните кутии с принудително въздушно охлаждане.

Всички наши червячни редуктори се сглобяват в чиста стая, за да се предотврати замърсяване, което може да причини абразивно износване и повишен шум. Всяка единица е разработена и тествана за шум преди опаковане и ние предоставяме сертификат за съответствие с шума с всяка пратка. Нивото на шума се измерва в три отделни точки на натоварване (25 процента, 50 процента и 100 процента номинален въртящ момент), за да се гарантира, че червячната скоростна кутия остава тиха в целия си работен диапазон. За клиенти, които изискват още по-строги ограничения на шума, нашата фабрика може да извърши модален анализ на скоростната кутия, за да идентифицира и елиминира резонансните честоти, което води до настроена по поръчка тиха скоростна кутия.

Как правилната инсталация и поддръжка могат да сведат до минимум шума от червячна скоростна кутия?

Дори най-добре проектираната червячна скоростна кутия може да произведе прекомерен шум, ако е неправилно инсталирана или поддържана. Неправилното центриране, неадекватното смазване и неправилният монтаж могат да доведат до вибрации и удари, които отричат ​​присъщата тишина на конструкцията на червячната предавка. Нашата фабрика в Raydafon Technology Group Co., Limited предоставя изчерпателни насоки за инсталиране и препоръки за поддръжка, за да гарантира, че вашата червячна скоростна кутия работи при възможно най-ниското си ниво на шум. Следването на тези практики може да намали шума с допълнителни 2-5 dB(A) и да удължи експлоатационния живот на скоростната кутия.

Критични практики за монтаж и поддръжка за тиха работа на червячна скоростна кутия:

• Подравняване:Входящият и изходящият вал на червячната скоростна кутия трябва да бъдат прецизно центрирани спрямо свързания двигател и задвижваното оборудване. Ъглово отклонение дори от 0,5 градуса може да генерира значителни аксиални сили и шум. Препоръчваме да използвате лазерен инструмент за подравняване, за да постигнете толеранс на подравняване по-малък от 0,05 mm на 100 mm дължина на вала. Изборът на съединителя също е важен; гъвкавите съединители с еластомерни елементи, като челюстни съединители или съединители за гуми, могат да поемат остатъчните несъосности и ударни натоварвания, намалявайки предавания шум.
• Монтажна твърдост:Скоростната кутия трябва да бъде монтирана върху твърда, равна повърхност, за да се предотврати усилването на вибрациите. Използвайте подложки, за да нивелирате скоростната кутия и затегнете монтажните болтове до определения въртящ момент (обикновено 50-70 процента от изпитателното натоварване на болта). Гъвкавата стойка може да въведе нискочестотни вибрации, които се проявяват като бръмчене. Нашата фабрика предоставя шаблон за монтаж и диаграма на въртящия момент на болтовете за всеки модел червячна скоростна кутия.
• Смазване:Използвайте само препоръчания лубрикант - обикновено синтетично PAO или PAG масло с вискозитет ISO VG 460. Синтетичните масла поддържат своя вискозитет в по-широк температурен диапазон, като осигуряват постоянна дебелина на масления филм и потискане на шума. Нивото на маслото трябва да се проверява редовно; твърде малко масло увеличава триенето и шума, докато твърде много масло причинява загуби при разбиване и аерация, които също генерират шум. Препоръчваме смяна на маслото на всеки 2500 часа или годишно, което от двете настъпи първо.
• Предварително натоварване на лагера:Лагерите на червячния вал трябва да бъдат предварително натоварени правилно, за да се предотврати аксиална хлабина, която може да причини тракане. Нашата червячна скоростна кутия използва сачмени лагери с ъглов контакт с фабрично зададено предварително натоварване. Въпреки това, ако скоростната кутия е разглобена за поддръжка, предварителното натоварване трябва да се нулира с помощта на циферблатен индикатор и динамометричен ключ. Неправилното предварително натоварване е често срещана причина за повишен шум след поддръжка.

Казус от предприятие за преработка на храни илюстрира важността на правилното инсталиране. Заводът използва червячна скоростна кутия Raydafon за задвижване на конвейерна лента в зоната за опаковане. След рутинна смяна на двигателя, екипът по поддръжката на завода не е пренастроил съединителя на скоростната кутия. В рамките на една седмица нивото на шума на червячната скоростна кутия се повиши от 62 dB(A) на 71 dB(A), а операторите съобщиха за високо хленчене. При повторното настройване шумът се върна до 63 dB(A) и хленченето изчезна. Този опит подчертава факта, че способността за нисък шум на червячната скоростна кутия е свойство на системата, а не просто спецификация на компонент.

Нашата фабрика предоставя видеоклип за инсталиране и ръководство за отстраняване на неизправности за често срещани проблеми с шума. Ако възникне проблем с шума, препоръчваме първо да проверите подравняването на съединителя, след това нивото и качеството на маслото, последвано от предварително натоварване на лагера. Ако всичко това е правилно, можем да извършим дистанционен анализ на вибрациите, за да определим източника. Нашите сервизни инженери са на разположение за проверка на място за критични приложения. Като следвате тези най-добри практики за инсталиране и поддръжка, можете да гарантирате, че вашата червячна скоростна кутия ще продължи да осигурява предимствата си с ниско ниво на шум през целия си експлоатационен живот.

Често задавани въпроси (FAQ)

Въпрос 1: Как червячната скоростна кутия се сравнява със спиралната скоростна кутия по отношение на шума при същата скорост и натоварване?

Отговор: При една и съща входна скорост (напр. 1450 об/мин) и ниво на въртящ момент, добре проектираната червячна скоростна кутия обикновено е с 5 до 10 dB(A) по-тиха от винтовата скоростна кутия. Това се дължи на плъзгащия се контакт в червячната предавка, който елиминира ударния шум, генериран от търкалящите се зъби на предавката. Например нашата червячна скоростна кутия RWN-80 произвежда 62 dB(A), докато сравнима спирална скоростна кутия произвежда 71 dB(A). Разликата е още по-изразена при по-високи скорости, където хленченето на винтовите зъбни колела става по-забележимо. Червячната скоростна кутия обаче има по-ниска ефективност (обикновено 70-80 процента в сравнение с 92-96 процента за винтовата), така че компромисът е между шума и консумацията на енергия.

Въпрос 2: Може ли нивото на шума на червячна скоростна кутия да бъде допълнително намалено чрез използване на различна смазка?

Отговор: Да, изборът на смазка може значително да повлияе на шума от червячната скоростна кутия. Синтетичните масла с висок индекс на вискозитет (VI) и добавките против износване осигуряват по-стабилен маслен филм, намалявайки шума, причинен от триенето. Нашата фабрика препоръчва синтетични масла на основата на PAO с ISO VG 460 за повечето приложения. Измерихме намаляване на шума до 2,5 dB(A) при преминаване от минерално масло към синтетично масло със същия вискозитет. Освен това, някои смазочни материали съдържат модификатори на триенето (като молибденов дисулфид или PTFE добавки), които допълнително намаляват триенето при плъзгане. Въпреки това, винаги се консултирайте с нашия технически лист с данни, преди да използвате добавки, тъй като някои могат да реагират с материала на бронзовото колело.

Въпрос 3: Броят на червячните нишки влияе ли на нивото на шума?

Отговор: Да, броят на червячните нишки (наричан също начален номер) влияе както на ефективността, така и на шума. Едностартовите червеи (z=1) произвеждат малко по-нисък шум поради по-гладък непрекъснат контакт, но имат по-ниска ефективност и по-високо съотношение на етап. Многостартовите червеи (z=2, 3 или 4) са по-ефективни, но могат да произведат малко по-висок шум поради множество точки на зацепване. За чувствителни към шум приложения препоръчваме червяци с един старт, когато изискваното съотношение е 20:1 или по-високо, тъй като те работят с по-равномерно плъзгащо движение. Нашата фабрика може да посъветва оптималния брой стартирания въз основа на вашите специфични изисквания за скорост, въртящ момент и шум.

Въпрос 4: Каква е очакваната продължителност на живота на червячна скоростна кутия в нискошумно приложение и увеличава ли се шумът с износването?

Отговор: Правилно поддържан червячен редуктор от нашата фабрика има живот от 15 000 до 20 000 работни часа при условия на пълно натоварване. През първите 200 часа се получава леко разработване, което може да намали шума с 1-2 dB(A). След това, ако смазката се сменя редовно и центровката се поддържа, нивото на шума остава стабилно през по-голямата част от живота на скоростната кутия. Тъй като червячното колело се износва с течение на времето, моделът на контакт може да се промени, но нивото на шума обикновено се увеличава с по-малко от 2 dB(A) през целия експлоатационен живот, тъй като плъзгащите се повърхности стават по-гладки с употреба. Докато зъбите на колелата се износят с 0,5-1,0 мм, препоръчваме подмяна, за да се поддържа оптимална производителност и нива на шум.

Въпрос 5: Raydafon Technology Group Co., Limited предоставя ли тестове за шум и сертифициране за своята червячна скоростна кутия?

Отговор: Да, всяка червячна скоростна кутия от нашата фабрика се подлага на стандартен тест за шум в съответствие с ISO 8579-1. Предоставяме сертификат за шум с всяка пратка, показващ измереното ниво на dB(A) на 1 метър при три условия на натоварване (25%, 50% и 100% от номиналния въртящ момент). За клиенти, които изискват сертифициране от трета страна, можем да организираме тестване от акредитирана лаборатория (напр. TÜV или SGS) срещу допълнително заплащане. Ние също така предлагаме „Безшумна гаранция“ за нашата серия RWN: ако червячната скоростна кутия превиши определеното ниво на шум с повече от 2 dB(A) в рамките на първата година на работа, ние ще я заменим безплатно. Тази гаранция отразява нашата увереност в ниското ниво на шум на нашите продукти.

Заключение: Изберете червячна скоростна кутия за тихо и надеждно предаване на мощността

В промишлени среди, чувствителни към шум, червячната скоростна кутия се откроява като превъзходен избор за предаване на мощност. Неговият плъзгащ контактен механизъм по своята същност произвежда по-ниски и по-плавни нива на шум в сравнение с видовете зъбни колела с въртящ се контакт, докато компактният му дизайн и високият капацитет на претоварване го правят практичен за широк спектър от приложения. В Raydafon Technology Group Co., Limited, нашата нискошумна серия Червячна скоростна кутия съчетава прецизно шлайфани червяци, висококачествени бронзови колела и шумопоглъщащи корпуси за постигане на нива на шум до 58 dB(A). Предоставените от нас технически спецификации показват, че не е нужно да жертвате производителността за тиха работа.

Ако искате да намалите шума във вашето съоръжение или оборудване,свържете се с Raydafon Technology Group Co., Limited днес. Нашият инженерен екип може да оцени вашите специфични изисквания, включително скорост, въртящ момент, работен цикъл и пространствени ограничения, и да препоръча оптималния модел червячна скоростна кутия. Ние предлагаме безплатна симулация на шум с помощта на нашата акустична база данни, 2-годишна гаранция за всички модели и глобална техническа поддръжка.Поискайте своето решение за тихо задвижване сега от Raydafon Technology Group Co., Limited и изпитайте разликата, която червячната скоростна кутия може да направи във вашето чувствително към шум приложение.Надстройте до тиха надеждност днес.
