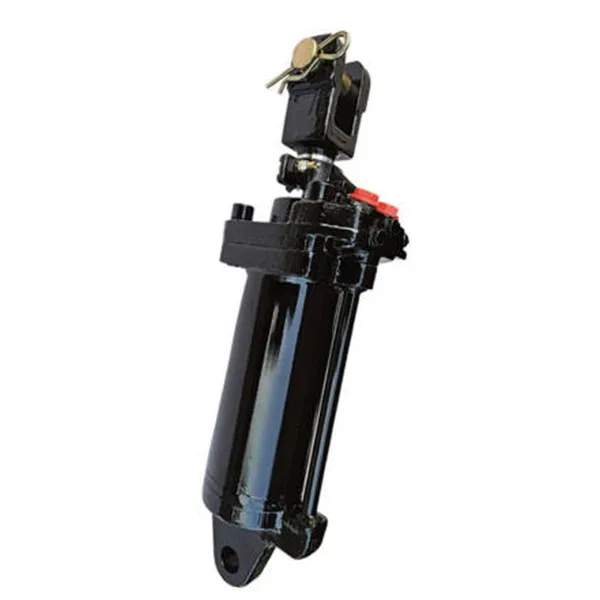

EP-TF1304.55.012 Хидравличен повдигащ цилиндър

Основни инженерни спецификации

Продуктови компоненти

Размяната на стария ви цилиндър с хидравличен повдигащ цилиндър EP-TF1304.55.012 е умен ход, но за да извлечете максимума от този здрав хидравличен повдигащ цилиндър, ще искате да го сдвоите с правилните части. Нека поговорим за това, което работи най-добре.

Започнете с хидравличните контролни клапани – тези малки работни кончета трябва да са в крак с изискванията за дебит на цилиндъра. Ако рейтингът GPM/LPM на вашия клапан е твърде нисък, това ще задръсти системата, забавяйки движението на индустриалния хидравличен повдигащ цилиндър. Никой не иска бавна настройка, така че съпоставянето на клапана с нуждите на цилиндъра не подлежи на обсъждане.

След това има хидравлична помпа. Ако надграждате до по-мощен хидравличен повдигащ цилиндър като този, текущата ви помпа може да не работи. Трябва да проверите дали може да изтласка достатъчно течност, за да поддържа цилиндъра да се движи със скоростта, от която се нуждаете. Помпа с малък размер ще задържи дори най-здравия хидравличен повдигащ цилиндър, така че не пропускайте тази проверка.

И нека не пренебрегваме основите: хидравлична течност и филтри от най-висок клас. Мислете за тях като за кръвта на вашия хидравличен повдигащ цилиндър. Чистата течност поддържа уплътненията във форма, спирайки течове и износване, които влошават работата на резервоара. Спестяването на евтина течност или стари филтри е бърз начин да съкратите живота на този надежден хидравличен повдигащ цилиндър - така че похарчете малко тук, струва си.

Как да изчислим капацитета на повдигане на хидравличен цилиндър

Да разберете колко може да повдигне един хидравличен цилиндър не е просто математическо упражнение – ключово е да изберете правилния за вашето оборудване. Независимо дали използвате хидравличен цилиндър за повдигане за ножични асансьори, преместване на материали право нагоре или повдигане на автомобили, правилният размер предпазва нещата в безопасност, работи добре и не струва повече от необходимото.

Започнете с основната формула - няма нужда да я усложнявате. Повдигащата сила се свежда до налягането, умножено по ефективната площ на цилиндъра. В метрика това е сила (в нютони) = налягане (паскал) × площ (квадратни метри). За имперски, това е сила (паундове) = налягане (PSI) × площ (квадратни инчове). За да получите площта, просто използвайте π по (половината диаметър на отвора) на квадрат. Да приемем, че имате тежкотоварен хидравличен повдигащ цилиндър с отвор 100 мм (това е около 3,94 инча), работещ при 200 бара (приблизително 2900 PSI). Площта ще бъде 3,14 пъти (0,05 метра на квадрат), което е 0,00785 квадратни метра. Умножете това по 200 × 10⁵ паскала и ще видите около 15 700 нютона сила – достатъчно за справяне със сериозни натоварвания.

След това не забравяйте дължината на хода. Колко високо трябва да вдигнете зависи от това. Независимо дали става въпрос за компактен хидравличен повдигащ цилиндър за товаро-разтоварни рампи или такъв с дълъг ход за телескопични асансьори, уверете се, че ходът съответства на вертикалното движение, от което се нуждаете. Твърде кратко и не можете да достигнете; твърде дълго и губите място.

След това има неща от реалния свят, които се врязват в тази теоретична сила - триене, ъгълът, под който е монтиран цилиндърът, колко бързо се движи. Ето защо добавяте коефициент на безопасност, обикновено 1,2 до 1,5. За вертикални хидравлични повдигащи цилиндри в критични места като асансьори или автовишки, този допълнителен марж не е задължителен – той е задължителен, за да бъдат нещата безопасни.

Накрая проверете как е монтиран цилиндърът. Начинът, по който е прикрепен, влияе върху това колко добре пренася силата. Ако използвате OEM хидравличен повдигащ цилиндър в персонализирана настройка, уверете се, че монтажните точки могат да издържат пълното натоварване без огъване или износване. Независимо дали имате нужда от еднодействащ хидравличен повдигащ цилиндър за повдигащи маси или двойнодействащ за вертикални работни места, нашият екип в Raydafon може да ви помогне да изберете правилния размер и настройка. Просто ни кажете натоварването, хода и налягането и ние ще ви насочим към правилния хидравличен повдигащ цилиндър за работата.

ЧЗВ

Въпрос 1: Как да разбера дали текущият ми цилиндър не е подходящ за работата?

О: Често срещаните признаци включват невъзможност за повдигане на номиналния товар на машината, много бавна работа, дори когато двигателят е на високи обороти, или клапанът за освобождаване на налягането на вашата система се активира често по време на нормална употреба.

В2: Какви са признаците на теч от вътрешно уплътнение на буталото?

О: Най-очевидният признак е "отместване на цилиндъра", когато повдигнатият товар бавно се спуска без никакво управление. Може също да забележите загуба на мощност и по-бавни от нормалното времена на цикъла.

Q3: Мога ли просто да заменя моя цилиндър с по-голям, за да получа повече мощност?

О: Докато цилиндър с по-голям отвор осигурява повече сила, трябва да се уверите, че останалата част от вашата система (помпа, клапани, маркучи) може да осигури адекватен поток. Трябва също така да се уверите, че физическите размери на новия цилиндър и точките за монтаж ще паснат на вашата машина. Консултирайте се със специалист, ако не сте сигурни.

В4: Моят хидравличен цилиндър тече от края, където излиза прътът. какво значи това

О: Това показва повреда на уплътнението на пръта, вероятно причинена от набраздена или повредена пръчка, замърсяване или просто износване. Издръжливата чистачка и твърдият хромиран прът на EP-TF1304.55.012 са проектирани да минимизират този често срещан проблем.
