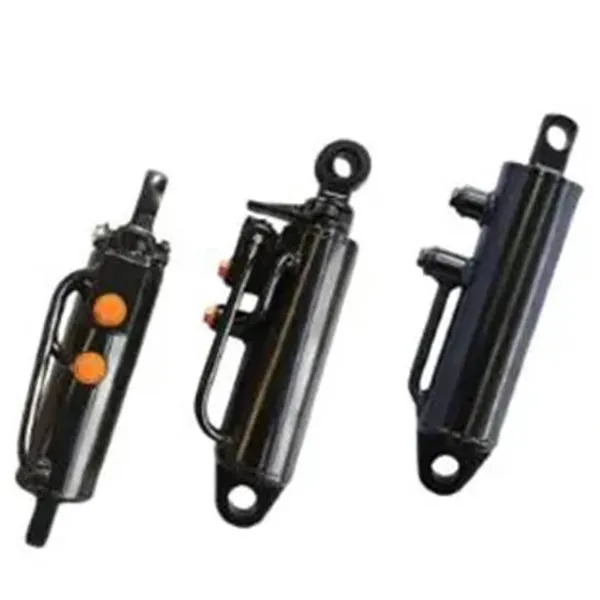

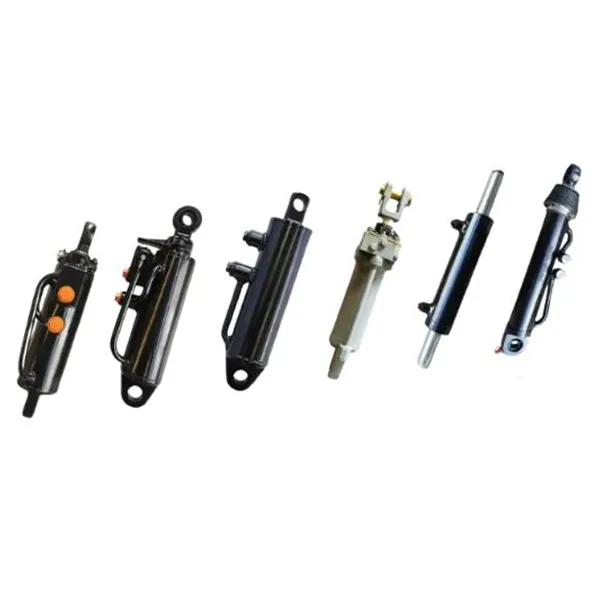

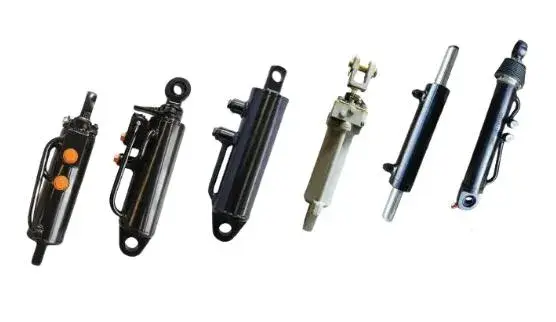

Хидравлични цилиндри за управление и задно повдигане на трактора
  • Хидравлични цилиндри за управление и задно повдигане на трактораХидравлични цилиндри за управление и задно повдигане на трактора
  • Хидравлични цилиндри за управление и задно повдигане на трактораХидравлични цилиндри за управление и задно повдигане на трактора

Хидравлични цилиндри за управление и задно повдигане на трактора

Хидравлични цилиндри за управление и задно повдигане на трактора — 7 стандартни модела, покриващи отвор 40–80 mm, прът 20–35 mm, ход 120–200 mm и монтажно разстояние 301–532 mm. Моделите със задно повдигане включват 800.55A.01 заместител и леви/десни двойки за двуцилиндрови връзки; моделите с управление на предната ос използват по-къс ход за по-бърза реакция на колелата. Корпусите на цилиндрите са от удебелена легирана стомана със закален, шлифован прът и чистач за прах пред основното уплътнение. Изпратете вашия стар модел цилиндър или неговия отвор, ход и монтажно разстояние — ние потвърждаваме съответстващия модел и връщаме фабрична оферта в рамките на 24 часа.

OEM подмяна · Селскостопанска хидравлика

Хидравлични цилиндри за управление и задно повдигане на трактора — 7 модела, 40–80 mm отвор, 301–532 mm монтаж

Хидравличен цилиндър на трактор се повреди на полето поради една от трите причини: отворът е твърде малък за повдигане натоварване, уплътнението на пръта не може да издържи срещу прах и тор или монтажното разстояние не съответства на връзката, която вече имам. Тази страница изброява седем стандартни модела, които покриват управлението на предната ос и триточковото повдигане на задната ос на обикновени платформи на трактори, с отвор, прът, ход и монтажно разстояние, посочени за всеки, така че да можете да съпоставите замяна преди поръчка.

7Стандартни модели
40–80 ммДиаметър на отвора
20–35 ммДиаметър на пръта
120–200 ммИнсулт
301–532 ммМонтажно разстояние
2Видове функции
По поръчкаДиаметър, ход, портове

Таблица с модели — отвор, прът, ход и монтажно разстояние

Седем стандартни модела за повдигане на задната част на трактора и управление на предната ос
Модел Диаметър (mm) прът (mm) ход (mm) Монтажно разстояние (mm) функция
HSG55/32×125-324 55 32 125 324 Заден повдигащ цилиндър на трактора (лява/дясна двойка)
HSG63/32×125-324 63 32 125 324 Заден повдигащ цилиндър на трактора (лява/дясна двойка)
HSG63/35×120-301 63 35 120 301 Заден повдигащ цилиндър на трактора (лява/дясна двойка)
HSG80/32×200-532 80 32 200 532 800.55A.01 заден повдигащ цилиндър
HSG40/20×175-323 40 20 175 323 Кормилен цилиндър на предния мост на трактора
HSG40/25×176-520 40 25 176 520 Кормилен цилиндър на предния мост на трактора
HSG50/30×175-465 50 30 175 465 Кормилен цилиндър на предния мост на трактора

Други комбинации от отвор, прът, ход и монтажно разстояние могат да бъдат произведени по чертеж. Ако вашата връзка използва a различен диаметър на щифта или ъгъл на порта, изпратете размерите и ние ще потвърдим съответстващия цилиндър преди това производство.

Обобщение на спецификациите по функции

Какви са промените между задния повдигач и кормилната група
Функционална група Диапазон на отвора Род Рейндж Диапазон на хода Типична употреба
Задни повдигащи цилиндри 55 – 80 мм 32 – 35 мм 120 – 200 мм Триточкова връзка, повдигане на тежко приспособление, 800.55A.01 заместител
Цилиндри за управление на предната ос 40 – 50 мм 20 – 30 мм 175 – 176 мм Хидростатично кормилно управление на преден мост, тесни завои на синорите

Моделите със задно повдигане използват по-голям отвор, тъй като повдигащият товар се носи върху пръта на цилиндъра по време на транспортиране. Моделите с кормилно управление използват по-малък отвор и по-дълъг ход, за да осигурят по-бърза промяна на ъгъла на колелата при по-нисък поток.

Какво има значение, когато сменяте цилиндър на трактор

01

Размерът на отвора определя повдигащата сила

Повдигащата сила е площта на отвора, умножена по хидравличното налягане. Заден повдигащ цилиндър с диаметър 55 мм и 80 мм цилиндърът с отвор, работещ на същата хидравлика на трактора, не произвежда същия капацитет на повдигане. Ако сте смяна на износен цилиндър и инструментът се повдига бавно, проверете размерите на отвора и пръта срещу масата, преди да приемете, че помпата е повредена. Theтракторни хидравлични цилиндристраницата с категория изброява по-широката гама, ако нито един от седемте модела не отговаря на вашата връзка.

02

Повърхността на пръта и качеството на уплътнението определят експлоатационния живот

Цилиндърът на трактора работи в прах, тор и пръскане на торове. Пръчката е първата повърхност, която страда: след като започне питинг, маншетното уплътнение не може да се задържи и маслото изтича покрай чистачката. Този цилиндър използва закален, заземяващ прът с многослойно антикорозионно покритие, съчетан с чистач за прах пред основното уплътнение, така че абразивните частици се спират, преди да достигнат уплътнителната устна. Конкретно за кормилната страна вижте накормилен хидравличен цилиндърстраница.

03

Монтажното разстояние трябва да съответства на връзката, а не на името на модела

Два цилиндъра могат да споделят един и същ отвор и ход, но да използват различни затворени центрове. Ако монтажното разстояние е грешно, връзката няма да достигне пълно повдигане или ще излезе отдолу, преди приспособлението да бъде повдигнато. Масата по-горе посочва разстоянието за монтиране за всеки модел, защото това е размерът, който решава дали болтове на цилиндъра. За повдигане на задължения извън триточковата връзка,хидравличен повдигащ цилиндърдиапазон обхваща по-дълги ходове и по-висок тонаж.

04

Позицията на порта и размерът на щифта са точките за персонализиране

Когато тракторът е по-стар или внесен, оригиналният цилиндър може вече да не е наличен. Ъгъл на порта, порт резбата, диаметърът на щифта и ширината на ушите могат да се регулират, за да съответстват на съществуващата връзка, така че цилиндърът пасва без модификация на трактора. Изпратете снимка или скица на стария цилиндър с отбелязани размери и ние ще потвърди дали работи стандартен модел или е необходим модифициран. Разгледайте пълнияхидравличен цилиндъркаталог за други мобилни и селскостопански приложения.

Къде се използват тези цилиндри

Задно триточково повдигане

Плугове, брани, сеялки и балопреси, носени на задната навесна система. Ляв и десен цилиндър се доставят като двойка, когато тракторът използва двойни повдигащи цилиндри.

Управление на предния мост

Хидростатично кормилно управление на трактори, които използват цилиндър с двойно действие напречно на предната ос. По-къс ход, по-бърза реакция, по-малък радиус на завиване в синора.

OEM подмяна

Директен заместител на 800.55A.01 и общи номера на части от серията HSG. Монтажното разстояние и позицията на порта са проверени спрямо оригинала преди изпращане.

Селскостопански конструкции по поръчка

Специални комбайни, пръскачки и товарачи, които се нуждаят от нестандартен отвор, ход или край на пръта. Произвежда се по чертеж със същото уплътнение и обработка на пръта.

Свържете цилиндър с навесната система на вашия трактор

Изпратете номера на модела или отвора, пръта, хода и монтажното разстояние от вашия стар цилиндър. Ние ще го направим потвърдете съвпадащия модел, проверете размерите на порта и щифта и върнете директна фабрична оферта - обикновено в рамките на 24 часа. Персонализираният отвор и ход се предлагат при поискване.
