Телескопичен цилиндър за ричстакер
  • Телескопичен цилиндър за ричстакерТелескопичен цилиндър за ричстакер
  • Телескопичен цилиндър за ричстакерТелескопичен цилиндър за ричстакер

Телескопичен цилиндър за ричстакер

Raydafon произвежда многостепенни телескопични хидравлични цилиндри за стрели за ричстакер, със стандартен диаметър на отвора от 200 mm до 220 mm, диаметър на пръта от 150 mm до 180 mm, максимален ход до 8000 mm и максимално работно налягане от 30 MPa. Конструкцията на вложената степен произвежда дълъг телескопичен ход от компактна затворена дължина, а най-голямата степен доставя най-високата сила в началото на повдигането - съвпадайки изхода на цилиндъра с кривата на натоварване на стрелата. Доставя се като OEM комплект или като резервна единица, направена по оригиналния чертеж, включително брой етапи, монтажно устройство и позиции на портовете. Произвежда се в собствената фабрика на Raydafon в Нингбо, Китай, с комплекти за уплътнения и резервни компоненти, налични отделно. Изпратете модела на машината, диаметъра на отвора и пръта, необходимия ход, работното налягане и вида на монтажа за оферта в рамките на 24 часа.

Телескопичен цилиндър за ричстакер — отвор 200–220 mm, ход до 8000 mm

Многостепенен телескопичен хидравличен цилиндър за стрелата на контейнерни ричстакери. Пет или повече степени на удължаване преобразуват къса затворена дължина в дълъг работен ход, така че разпръсквачът може да бъде позициониран точно на височина и на обхват без по-дълъг, по-тежък едностепенен цилиндър. Произведено от Raydafon в Нингбо, Китай, и се доставя като OEM комплект или като резервна единица към чертежа.

  • 200–220 ммДиаметър на отвора
  • 150–180 ммДиаметър на пръта
  • ≤ 8000 ммМаксимален ход
  • 30 MPaМаксимално работно налягане
  • ТелескопичнаМногостепенно задвижване на стрелата

Производител на телескопичен цилиндър за ричстакер — диаметър 200–220 mm, ход до 8000 mm

Този цилиндър е линейното задвижване за стрела на ричстакер: хидравличното налягане навлиза първо в най-голямата степен и всяка следваща степен се разширява последователно, за да даде дълъг, контролиран ход от компактна затворена дължина. Това телескопично действие е това, което позволява на стрелата да бъде повдигната, удължена и задържана, докато разпръсквачът е позициониран над контейнер - операцията, която решава колко контейнера да премести терминал на смяна.

Raydafon произвежда този цилиндър в собствената си фабрика в Нингбо, Китай, както за OEM, така и за следпродажбени доставки. Стандартните диаметри на отвора са от 200 mm до 220 mm с диаметри на пръта от 150 mm до 180 mm, максимален ход до 8000 mm и максимално работно налягане от 30 MPa. Ако вашата машина използва различна комбинация от етапи или монтажна схема, изпратете оригиналния чертеж или модела на машината и ние ще го съпоставим. Свързаните хидравлични цилиндри от същата фабрика включват по-широкиятелескопични хидравлични цилиндридиапазон ихидравлични цилиндри за мобилни крановесемейство.

Технически спецификации

  • Име на продуктаТелескопичен цилиндър за ричстакер
  • функцияЛинейно телескопично движение на стрелата
  • Диаметър на отвора200 мм – 220 мм
  • Диаметър на пръта150 мм – 180 мм
  • Максимален ход≤ 8000 мм (дължина на телескопично удължение)
  • Максимално налягане30 MPa работно налягане
  • ПриложениеРичстакер
  • МонтажЗа машинно изчертаване — разположение на щифт, фланец или скоба
  • ПерсонализиранеБрой етапи, ход, отвор, прът, позиция на монтаж и порт

Спецификация на стандартния телескопичен цилиндър за ричстакер.

Елемент Спецификация
Име на продукта Телескопичен цилиндър за ричстакер
Характеристики Реализира линейното телескопично движение на стрелата
Диаметър на отвора 200 мм – 220 мм
Диаметър на пръта 150 мм – 180 мм; максимален ход ≤ 8000 мм
налягане Максимум 30 MPa
Приложения Ричстакер

Моля, обърнете внимание на хода и налягането:цифрата 8000 mm е телескопичният ход на цилиндъра, а не височината на повдигане на машината — общата височина на повдигане зависи от геометрията на стрелата на вашия специфичен ричстакер. Цифрата от 30 MPa е максималното работно налягане на цилиндъра; потвърдете номиналното налягане на хидравличната система на вашата машина, така че цилиндърът да бъде избран спрямо налягането, което действително ще види при експлоатация.

Как работи телескопичен цилиндър върху ричстакер

Телескопичният цилиндър се различава от едностъпалния цилиндър по един важен начин: вместо едно бутало и един прът, той използва серия от вложени в себе си етапи, които се простират в ред. Най-голямата степен има най-голямата ефективна площ и следователно произвежда най-голяма сила, така че най-тежката част от повдигането - разрушаване на товара и стартиране на стрелата нагоре - се управлява от степента с най-голямо механично предимство. С разширяването на етапите ефективната площ намалява и силата пада, докато ходът се увеличава, което съответства на начина, по който моментът на натоварване на стрелата се променя, докато се издига.

Тази подредба решава и проблем с опаковката. Едностепенен цилиндър с 8-метров ход ще се нуждае от затворена дължина, приближаваща неговия ход, която никога няма да се побере по дължината на стрелата. Вложените стъпала дават един и същ ход от част от затворената дължина, поради което ричстакерите, мобилните кранове и самосвалните ремаркета използват телескопични цилиндри, а не дълги едностъпални.

Два детайла на дизайна определят експлоатационния живот в това приложение. Първото е уплътняването: всяко стъпало носи свой собствен комплект уплътнения и водач, а монтажът от етап към етап трябва да поддържа подравняване, така че уплътненията да не се натоварват странично. Второто е състоянието на повърхността: откритите повърхности на пръта и стъпалото са това, срещу което се сблъскват уплътненията, така че надраскването от песъчинки или огънато стъпало води директно до изтичане. Правилното филтриране и редовната проверка на уплътненията на чистачките имат значение, колкото и самият цилиндър, когато машината работи на дълги смени на порт.

Подробности за продукта

Снимки на телескопичния цилиндър на ричстакера, който произвеждаме — подредба на етапа, повърхност на пръта и монтажен интерфейс.

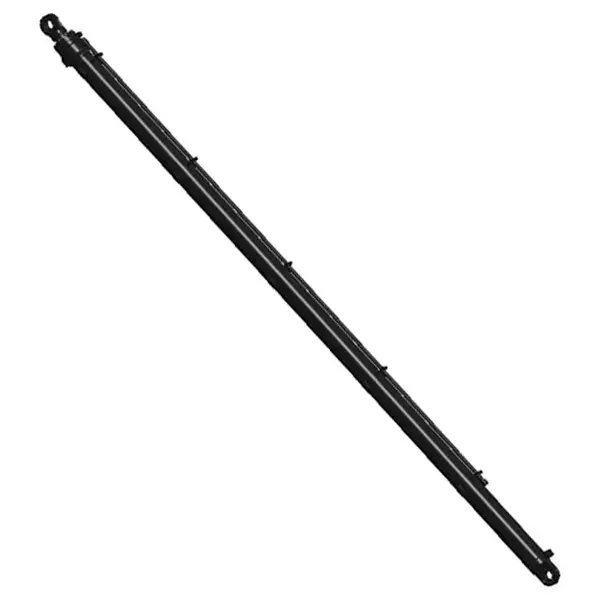

Reach stacker telescopic cylinder showing nested stages and rod surface
Телескопичен цилиндър на ричстакер — вложени стъпала, повърхност на пръта и интерфейс за монтаж.

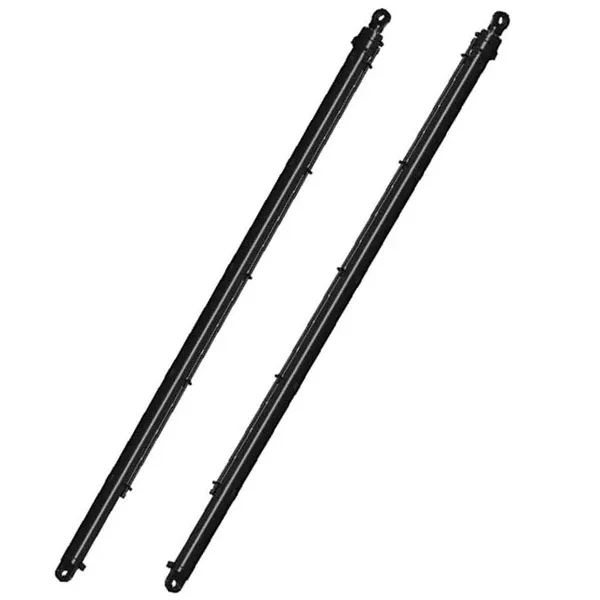

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Многостепенен телескопичен хидравличен цилиндър за приложения на стрелата на ричстакер.
Reach stacker telescopic cylinder before packing and shipment
Сглобеният цилиндър е проверен и подготвен за изпращане.
Reach stacker telescopic cylinder stage detail and seal arrangement
Детайл на етапа и разположение на уплътнението на телескопичния цилиндър.

Предимства на продукта

  • Дълъг обхват от къса затворена дължинаМногостепенната конструкция осигурява до 8000 mm ход, като същевременно поддържа прибрания цилиндър компактен по протежение на стрелата, така че машината може да постави разпръсквача на височина и на разстояние, без да носи по-дълъг, по-тежък едностепенен цилиндър.
  • Сила там, където асансьорът се нуждаеНай-голямата степен осигурява най-голямата сила в началото на повдигането, когато товарният момент върху стрелата е най-голям, а по-малките степени осигуряват движението. Това съответства на изхода на цилиндъра с действителната крива на натоварване на машината.
  • Създаден за работа в тежки контейнериЦилиндърът е произведен от висококачествена специална стомана и е проектиран за непрекъснати работни цикли на пристанищни операции, като устройството за уплътняване е определено за дълги смени под товар, а не за периодична употреба.
  • Директна доставка от заводаЦилиндърът се произвежда и сглобява в собствената фабрика на Raydafon, така че няма търговски марж между вас и производството, а чертежите, уплътненията и резервните части остават налични за целия живот на машината.
  • Изработено по чертеж на вашата машинаОтворът, прътът, ходът, броят на етапите, монтажната подредба и позициите на портовете могат да бъдат произведени по оригиналния чертеж, което има значение за резервни модули, където интерфейсът за монтаж трябва да съответства на съществуваща стрела.
  • Съкращава циклите на товарене и разтоварванеТочното, повтарящо се позициониране на спредера позволява повдигане на контейнер от кея или палубата и поставяне надолу с по-малко движения, намалявайки времето, което всеки кораб прекарва на кея, и времето за изчакване на пътните превозни средства на терминала.

Животът на умора, животът на уплътнението и максималната сила зависят от отвора, налягането, работния цикъл и колко добре се контролира замърсяването в хидравличната верига на машината. Дайте ни модела на машината, работното налягане и необходимия ход и ние ще потвърдим конфигурацията на цилиндъра спрямо натоварването, което действително ще види.

Приложения

Основното приложение е стрелата на ричстакер за контейнери, но същият тип телескопичен цилиндър се използва навсякъде, където трябва да се произведе дълъг ход от къса монтажна дължина в мобилна машина.

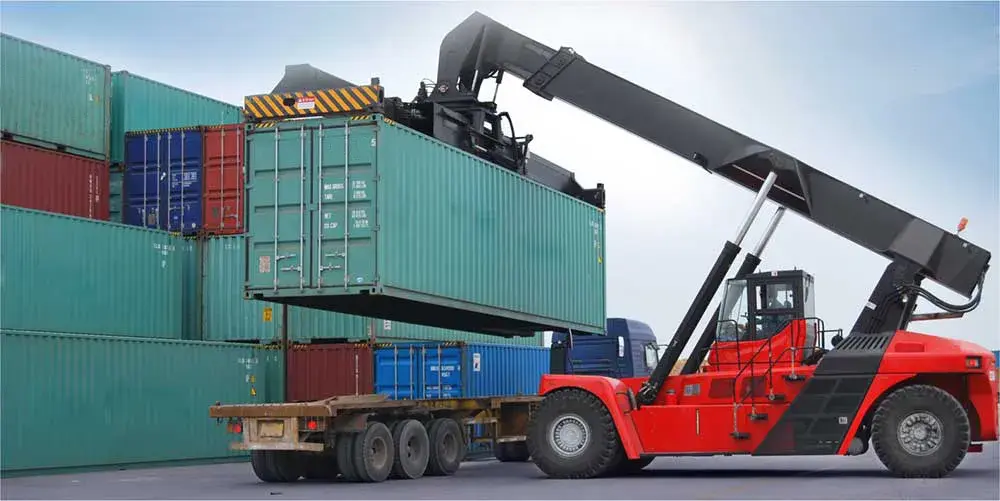

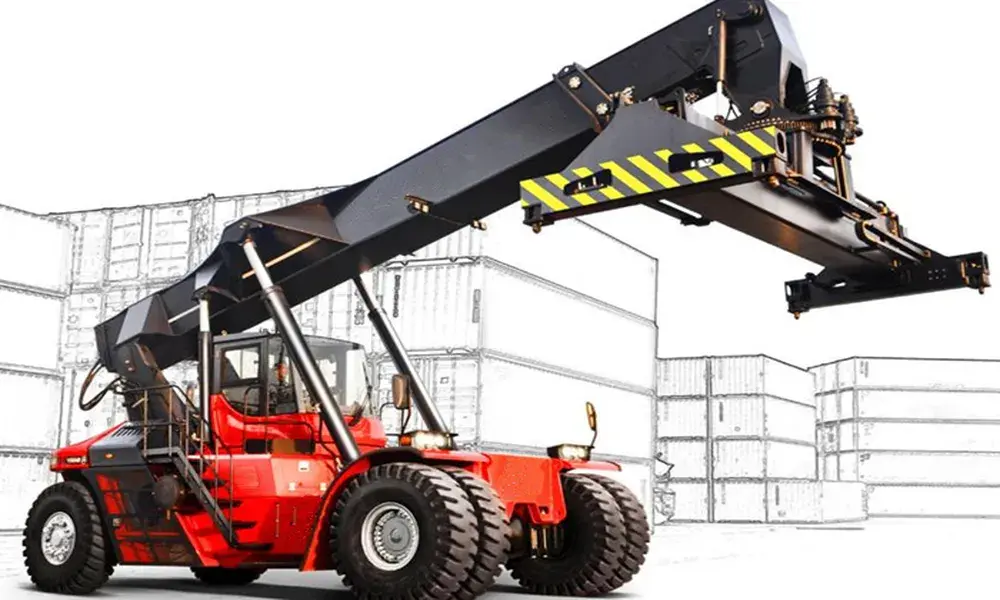

Reach stacker telescopic cylinder installed on a container handling machine boom
Телескопичен цилиндър за ричстакер в експлоатация на машина за обработка на контейнери.

Пристанище и контейнерен терминал

Повдигане и удължаване на стрелата на ричстакери, преместващи контейнери между кей, двор и пътни превозни средства при непрекъсната работа на смени.

Логистични площадки и складове

Машини, работещи с плътно подреждане, където разпръсквачът трябва да бъде позициониран точно на височина и разстояние, без да се препозиционира шасито.

Претоварни и товарни станции

Операции с голям оборот, при които циклите на товарене и разтоварване се повтарят през деня и надеждността на цилиндрите директно определя производителността.

Мобилни кранове

Телескопично удължение на стрелата, където същият принцип на етапа произвежда дълъг обсег от транспортируема затворена дължина.

Самосвално и ремаркето оборудване

Многостепенни повдигащи цилиндри за повдигащи се тела и платформа, където ходът е дълъг спрямо наличното място за монтаж.

Подмяна и дооборудване

Директна подмяна на износен или повреден цилиндър на стрелата на съществуващ ричстакер, произведен спрямо оригиналния чертеж или измерена проба.

Често задавани въпроси за купувача

  • Какъв отвор, ход и налягане има този капак на телескопичния цилиндър на стакера?Стандартните диаметри на отвора са от 200 mm до 220 mm, диаметри на пръта от 150 mm до 180 mm, максимален ход до 8000 mm и максимално работно налягане 30 MPa. Общата височина на повдигане зависи от геометрията на стрелата на вашата машина, а не само от хода, така че потвърдете и двете, когато посочвате.
  • Този цилиндър OEM част ли е или резервен?Произвежда се от Raydafon в собствената фабрика и може да се достави като OEM комплект за производители на машини или като резервна единица за машини, които вече са в експлоатация. За смяна изпратете оригиналния чертеж, модела на машината или измерените размери на повредения цилиндър.
  • Как да разбера, че монтажът ще пасне на моята стрела?Монтажът се извършва според чертежа — подреждане на щифт, фланец или скоба, заедно с позициите на портовете. Изпратете чертежа или снимка на съществуващия цилиндър с основните му размери и ние ще потвърдим интерфейса, преди да цитираме.
  • Каква информация трябва да цитирате?Модел на машината, диаметър на отвора и пръта, необходим ход, работно налягане, брой етапи, ако е многоетапна конструкция, тип на монтаж и количество. Колкото повече от тях получим със запитването, толкова по-бързо можем да потвърдим дизайна и цената.
  • Какво влияе върху експлоатационния живот на телескопичен цилиндър?Чистотата на хидравличното масло, състоянието на уплътненията на чистачките и центровката на отделните степени са основните фактори. Замърсяването или набраздената повърхност на етапа уврежда уплътненията и води до изтичане, така че филтрирането и редовната проверка са толкова важни, колкото и самата спецификация на цилиндъра.
  • Какво е времето за доставка и могат ли да бъдат доставени резервни уплътнения?Времето за доставка зависи от това дали цилиндърът отговаря на съществуващ чертеж или се нуждае от нова конфигурация и се потвърждава с офертата, обикновено в рамките на 24 часа след получаване на запитването. Комплектите за уплътнения и резервните компоненти могат да бъдат доставени отделно, така че машината да може да бъде върната в експлоатация след повреда на уплътнението.

Свързани продукти и допълнителна литература

Поискайте оферта за телескопичен цилиндър за ричстакер

Изпратете модела на машината, диаметъра на отвора и пръта, необходимия ход, работно налягане, вида на монтажа и количеството — или оригиналния чертеж. Ние потвърждаваме конфигурацията спрямо вашата стрела и отговаряме с цена и време за изпълнение в рамките на 24 часа.

Изпратете запитване сега

* Цифрата 8000 mm е ход на цилиндъра, а не височина на повдигане на машината. Моля, потвърдете номиналното работно налягане на вашата хидравлична система и монтажните размери, преди да поръчате.
