Как работното налягане влияе върху конструкцията на хидравличния цилиндър?

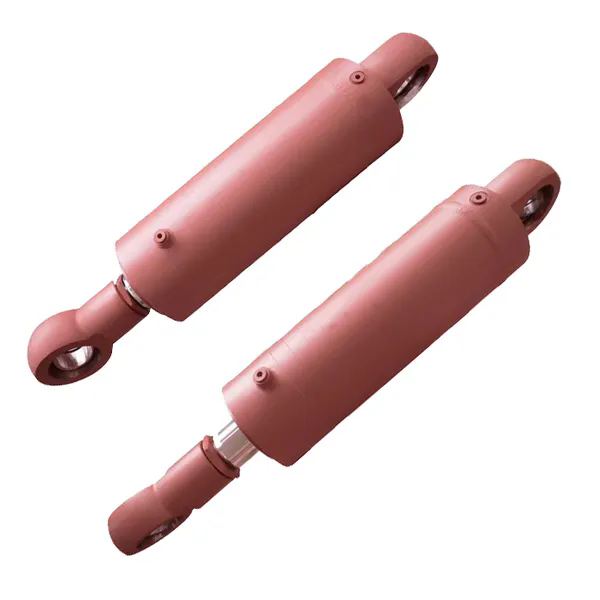

Райдафон Technology Group Co., Limitedпрекара две десетилетия в усъвършенстване на връзката между налягането и производителността на цилиндъра. Работното налягане не е просто число в спецификационния лист — то е основната сила, която диктува избора на материал, дебелината на стената, архитектурата на уплътнението и дори повърхностната обработка на пръта. Когато хидравличен цилиндър е изправен пред по-високо налягане, всеки компонент трябва да бъде преосмислен, за да поддържа тази сила безопасно и ефективно. Нашите инженери често казват, че налягането определя личността на хидравличния цилиндър: системите с ниско налягане дават приоритет на разходите, докато дизайните с високо налягане изискват металургичен опит и толеранси на микронно ниво.

От практическа гледна точка, въпросът "Как работното налягане влияе върху конструкцията на хидравличния цилиндър?" се отговаря чрез изследване на разпределението на напрежението, живота на умора и динамиката на флуидите. Например, цилиндър с номинално налягане 250 бара изисква варел със значително по-висока граница на провлачване в сравнение с версия от 100 бара. Нашата фабрика вРайдафон използва анализ на крайните елементи, за да картографира горещите точки на напрежение. В тази статия ще преминем през точните параметри, таблиците на материалите и инженерната логика, които свързват работното налягане със стабилнотохидравличен цилиндърдизайн. Също така ще споделим списъци от реалния свят за това как нашият екип персонализира цилиндри за минно дело, офшорни и мобилни приложения.

Защо работното налягане диктува избора на материал за хидравличен цилиндър?

Материалът на хидравличния цилиндър е първата линия на защита срещу огромните сили, генерирани от течност под налягане. Когато работното налягане се увеличи, напрежението върху цевта на цилиндъра (обръчно напрежение) и крайните капачки нараства линейно. За цилиндър с вътрешен диаметър 100 mm, повишаването на налягането от 160 бара до 320 бара удвоява силата, която се опитва да спука цевта. Следователно нашата фабрика доставя само висококачествени стомани като E355 или 27SiMn за серии със средно налягане, докато за екстремни налягания (над 400 бара) преминаваме към хром-молибденови сплави като 4140 или 4340, термично обработени за постигане на граници на провлачване над 750 MPa.

Ключови свойства на материала, повлияни от налягането

• Якост на опън:Минималната граница на провлачване трябва да надвишава напрежението, предизвикано от максималното работно налягане, като се има предвид коефициент на безопасност (обикновено 2,5:1 до 4:1).
• Заваряемост:Стоманите с висока якост често се нуждаят от предварително загряване и обработка след заваряване, за да се предотврати напукване - критично за поддържане на налягането.
• Твърдост:За налягания над 300 бара, вътрешната повърхност може да изисква индукционно втвърдяване, за да устои на микрозаваряване от замърсители.
• Издръжливост на умора:Циклите на налягане причиняват прогресивни щети; материали с фина зърнеста структура (като тези, използвани от Raydafon Technology Group Co., Limited) са устойчиви на образуване на пукнатини.

Нашият дизайнерски екип използва таблицата по-долу като бърза справка по време на първоначалната фаза на офертата. Той показва как работното налягане променя качеството на материала за типичен хидравличен цилиндър с диаметър 80 mm.

Отвъд цевта, материалът на буталния прът също се развива. За хидравличен цилиндър с високо налягане нашата фабрика използва индукционно закалена 1045 или неръждаема стомана 17-4PH, за да устои на нарязване при повишено напрежение на пръта. През 2024 г. Raydafon Technology Group Co., Limited представи собствена микролегирана стомана за цилиндри, работещи непрекъснато при 350 бара в мобилни приложения. Тази промяна увеличи живота на умора с 40%, като същевременно запази годността за машинна обработка. За да обобщим, въпросът "защо материал?" се отговаря директно от налягането: повече налягане изисква по-здрави, по-твърди и по-устойчиви на умора сплави. Без правилния материал цилиндърът или ще поддаде, или ще се спука катастрофално.

Как да изчислим дебелината на стената въз основа на работното налягане?

Изчисляването на дебелината на стената е основна стъпка в дизайна на хидравличния цилиндър, директно задвижвана от работното налягане. Класическата формула, използвана в нашия инженерен отдел, се основава на уравнението на Lame за дебелостенни цилиндри. За практичен дизайн обаче използваме опростена версия:t = (P × D) / (2 × σ_allow)където P е налягане, D е диаметър на отвора и σ_allow е допустимото напрежение на материала (граница на провлачване / коефициент на безопасност). Но това е само отправната точка.

В Raydafon Technology Group Co., Limited, ние винаги прилагаме допълнителни динамични фактори, тъй като налягането рядко е статично. Ударното налягане (пикове на налягането) може да бъде 1,5 пъти по-голямо от номиналното работно налягане. Следователно, нашите конструкции на хидравлични цилиндри включват:

• Изчисления на минималната стена въз основа на пиково налягане, а не номинално.Например, система, работеща при 250 бара с пикове до 400 бара, ни принуждава да проектираме за 400 бара, след което да намалим скоростта за цикличен живот.
• Увеличения на външния диаметър:Стандартните размери често имат отделни стъпки на OD. Нашата фабрика избира следващата по-голяма стандартна тръба, ако изчислената стена надвишава 90% от стандартния размер, като гарантира граница на безопасност.
• Дебелина на крайната капачка:Налягането действа и върху капачките; ние използваме FEA, за да определим шарките на болтовете и дебелината на капачката, често с 20-30% по-дебела от цевта за високо налягане
•


Подход стъпка по стъпка в нашата фабрика

Както можете да видите, работното налягане задейства верига от изчисления, които включват динамично натоварване, производствен толеранс и дори изкривяване при термична обработка. Нашата фабрика наскоро достави серия отхидравлични цилиндриза преса 500 бара; дебелината на стената надхвърли 35 mm за отвор 160 mm, използвайки кован 4340. В този случай всеки милиметър беше оправдан чрез анализ на Lame и проверен чрез ултразвуково изследване. Изводът: по-високото налягане води до по-дебели стени, но интелигентният дизайн взема предвид и оптимизирането на теглото и разходите. Raydafon Technology Group Co., Limited постоянно балансира тези фактори, за да произвежда компактни, но издръжливи цилиндри.

Какви уплътнителни технологии са необходими за високо работно налягане?

Уплътненията са най-деликатните, но критични компоненти, когато налягането се повиши. Хидравличният цилиндър разчита на уплътнения, за да съдържа течност без изтичане, дори при екстремно налягане и температура. При ниски налягания (под 100 бара) може да са достатъчни прости нитрилови О-пръстени с резервни копия. Но тъй като работното налягане се покачва, екструзията се превръща в основна заплаха. Уплътнителният материал трябва да е достатъчно твърд, за да устои на екструдиране на празнини, но достатъчно гъвкав, за да поддържа контакт. Нашите инженери в Raydafon Technology Group Co., Limited използват полиуретан (PU) и съединения на основата на PTFE за налягания над 250 бара.

Критерии за избор на уплътнение, управлявано от налягане

• Контрол на пролуката при екструдиране:По-високото налягане отваря микроскопични пролуки между металните части. За 400-bar хидравличен цилиндър ние определяме анти-екструзионни пръстени (резервни пръстени), изработени от PEEK или бронз.
• Триене и износване:Високото налягане увеличава енергизирането на уплътнението; специални покрития с ниско триене като PTFE бронз се нанасят върху уплътненията на буталата, за да се избегне приплъзване.
• Покачване на температурата:Налягането причинява топлина; нашата фабрика избира уплътнения, предназначени за непрекъсната работа при 120°C, като се използва HNBR или FKM, ако температурата на маслото е висока.
• U-образна чаша срещу уплътнение на буталото:За налягания над 300 бара често използваме комбинация от задвижвана под налягане U-образна чаша и износващ се пръстен за насочване на буталото.

В таблицата по-долу ние обобщаваме типичните уплътнения, използвани от нашия дизайнерски екип, пряко свързани с диапазоните на работното налягане:

Освен това повърхностното покритие става решаващо при високо налягане. Нашата фабрика изисква покритие на пръта от 0,2 µm Ra, за да могат уплътненията да оцелеят при 400 бара. Ние също така прилагаме хромиране или азотиране за намаляване на триенето. За един скорошен проект в Raydafon Technology Group Co., Limited, разработихме тандемно уплътнение за 500-bar хидравличен цилиндър, използван в офшорни обтегачи; включваше четири резервни пръстена и жлеб за освобождаване на налягането. Без този специален подход уплътнението щеше да се екструдира за секунди. И така, работното налягане директно диктува не само материала, но и цялата архитектура на уплътнителната система, осигуряваща работа без течове в продължение на милиони цикли.

Резюме: Налягането като основна променлива в дизайна на хидравличния цилиндър

Работното налягане е единственият най-влиятелен фактор при дизайна на хидравличния цилиндър. От избора на високоякостни легирани стомани до точното изчисляване на дебелината на стената с помощта на теорията на Lame и от избора на многокомпонентни PTFE уплътнения до анализа на умората на крайните капачки - всяко решение произтича от въпроса "колко бара?". В Raydafon Technology Group Co., Limited сме проектирали цилиндри за налягания, вариращи от 50 бара до 700 бара, и всеки проект потвърждава отново, че пренебрегването на ефектите от налягането води до повреда. Чрез зачитане на налягането чрез здрави материали, интелигентно оразмеряване на стените и усъвършенствано уплътнение, ние доставяме хидравлични цилиндри, които са едновременно безопасни и ефективни. Нашата фабрика интегрира данни за налягането във всеки CAD модел и всяка проверка на качеството, като гарантира, че крайният продукт издържа на условия в реалния свят. В Raydafon Technology Group Co., Limited, всеки хидравличен цилиндър, който проектираме, разказва историята на овладяното налягане. Независимо дали имате нужда от тежкотоварен цилиндър за минно дело или компактен модул за индустриална автоматизация, нашият екип е готов да ви подкрепи с 20 години прозрение.Свържете се с нашата фабрика днес.
